装配式热电偶价格

产品价格:
电议
产品型号:
WR
供应商等级:
企业未认证
经营模式:
工厂
企业名称:
安徽国泰自动化工程有限公司
所属地区:
安徽省
发布时间:
2011/3/2 9:06:23

企业档案

安徽国泰自动化工程有限公司

企业未认证营业执照未上传

经营模式:工厂

所在地:安徽省

主营产品:仪器仪表

产品搜索

手机访问

扫一扫
进入手机店铺

品牌国泰类型装配式热电偶
型号WR分度号-k n
测量范围0-1200(℃) 允差等级A
热响应时间-(s) 装箱数-1

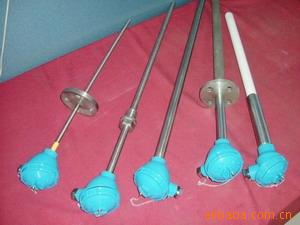

一、WR系列装配式热电偶

      WR系列工业用热电偶作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
    热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不 同时,就会在回路内产生热电流。如果热电偶的工作端与参比端存有温差时,显示仪表将会指示出热电偶产生的热电势所对应的温度值。
    热电偶的热电动热将随着测量端温度升高而,它的大小只与热电偶材料和两端的温度有关,与热电的长度、直径无关。
    各种热电偶的外形常因需要而不相同,但是它们的基本结构却大致相同,通常由热电、缘套保护管和接线盒等主要部分组成。
主要技术特性
测量范围及基本误差限


热电偶类别代号分度号测量范围基本误差限
镍铬-康铜WRKE0-800℃&plun;0.75%t
镍铬-镍硅WRNK0-1300℃&plun;0.75%t
铂铑40-铂WRPS0-1600℃&plun;0.25%t
铂铑30-铂铑6WRRB0-1800℃&plun;0.25%t

注:t为感温元件实测温度值(℃)

热电偶时间常数

热惰性级别时间常数(秒)热惰性级别时间常数(秒)
90-18010-30
30-90<10

热电偶公称压力:一般是指在工作温度下保护管所能承受的静态外压而破裂。
热电偶小深度:应不小于其保护套管外径的8-10倍(特列产品例外)
缘电阻:当周围空气温度为15-35℃,相对湿度<80%时缘电阻≥5兆欧(电压100V)。具有溅式接线盒的热电偶,当相对温度为93&plun; 3℃ 时,缘电阻≥0.5兆欧(电压100V)
高温下的缘电阻:热电偶在高温下,其热电(包括双支式)与保护管以及双支热电之间的缘电阻(按每米计)应大于下表规定的值。

规定的长时间使用温度(℃)试验温度(℃)缘电阻值(Ω)
  ≥60060072000
 ≥ 80080025000
  ≥100010005000

型号命名方法



热电偶的安装与使用
    热电偶的安装地点要便于施工和维护。应避免在炉门旁,或距加热体过近及强磁场处,接线盒处温度不过100℃ 。安装位置应尽可能保持垂直,但在有流速时须顷斜安装。接线盒出孔应向下方。
    带瓷保护管的热电偶须避免急冷急热,以爆裂,在安装时应选择不碍被加热物体移动的地方。瓷护管不可测量液体温度。
    热电偶应按规定接线,引线避开热源,在接线时补偿导线的性不可接反。要经常检查护护管的状况,发现氧化或变形应立即采取措施。要定期进行校验。

订货须知
    订货时,用户注:(1)产品名称(2)产品的型号(3)分度号(4)保护管材料和直径(5)长度L及深度1(6)数量(7)固定螺纹M(8)技术要求。


二、铠装式热电偶

   1、概述    把热电材料与高温缘材料预置在金属保护管中、运用同比例压缩延伸工艺、将这 三者合为一体,制成各种直径、规格的铠装偶体,截取适当长度的铠装偶体、焊接工作端配置接线盒之后即为铠装热电偶。它既可以作为热电偶使用于某些测温场合,也可作为元件取代普通工业热电偶中瓷珠串套的装配式元件。
    铠装热电偶内部的热电偶丝被高温缘材料紧密地包裹着,与外界空气隔,有着良好的高温氧化、低温冷凝、机械外力冲击的特性。所以,它可以在较小的截面内容纳一对、二对甚以三对在上同性质的热电偶而不会因为偶丝较细而减短其使用寿命。
    铠装热电偶可以制作得很细,解决微小、狭窄场合的测温问题,且具有震、可弯曲、长,热响应时间短,灵敏度高等优点,它比装配式热电偶有更好的热灵敏度。
    用精密的氩弧焊技术把单支型、双支型铠装热电偶的工作端制成相互缘并与外壳缘的所谓分列缘式铠装热电偶,它既有较小的热响应时间又与设备接地系统悬浮、是计算机测温系统中理想的测温元件,把不同长度的铠装热电偶按照要求捆扎成一束,制成多点式热电偶,可以地测量平均温度。
       铠装热电偶有着普通热电偶不可取代的特性,所以,在电力、石化、冶金、航天、轻纺、食品等工程中均得到广泛地应用。
   2、工作塬理
    铠装热电偶的工作原理是:两种不同成份的导体两端经焊接,形成回路,直接测温端叫工作端,接线端子叫冷端,亦称参比端,当工作端与参比端存在温差时,就会在回路中产生热电流,接上显示仪表,仪表上就会显出热电偶所产生热电动势所对应的温度值。
    铠装热电偶的热电动势将随温度升高而,热电势大小只与铠装热电偶导体材质及两端温差有关,与其长度、直径无关。
  3、安装固定形式
    固定装置供用户安装使用,除了无固定装置产品外,铠装热电偶固定装置有:固定卡套式,可动卡套式,固定卡套法兰式、可动卡套法兰式,及漏震卡套式。固定卡套式供用户性选择插深和固定,可动卡套供用户任意更改深度并多次固定。
   4、产品型号命名方法:


三、隔爆式热电偶





1、概述
    工业用的隔爆热电偶作为一种温度传感器,在化学工业自控系统中应用为广泛,由于在化工生产厂、生产现场常伴有各种易燃、易爆等化气体、蒸汽,如果用普通热电偶不、很容易引起环境气体,因而,在这些环境下须使用隔爆热电偶。本厂的隔爆热电偶适用在dⅡ BT4温度组别区间内具有性气体的危险场所内。
  本厂生产的隔爆热电偶系采用仪表行业联合设计产品,该产品隔爆性国内同类产品,其技术性能合ZBN11002-87《工业热电偶技术条件》和ZBY300-85《工业热电偶分度表和尤差》技术要求、GB3836.1-83《性环境用爆电气设备、通用要求》和GB3836.2-83《性环境用爆电气设备、隔爆型电气设备“d“》技术要求;各项指标经仪器仪表爆监督检验站的检测合格,颁发了爆合格证。热电偶的隔爆合格证号是:GYB91132。
2、主要技术参数
一、测温范围及允许误差

名称型号分度号测温范围等级充差偏差
镍铬-镍硅WRNK-40-+800℃2.5℃或0.75tmax
镍铬-铜镍WREE-40-+650℃2.5℃或0.75tmax
铜-铜镍WRCT-40-+300℃1℃或0.75tmax
铁-铜镍WRFJ-40-+600℃2.5℃或0.75tmax

注:tmax-检验温度点℃ 在同栏给出的两个允差中取其中值。
二:缘电阻
a:常温缘电阻的试验电压为直流500&plun; 50V
  环境为:温度量衡15-35℃ ,相对湿度45%,大气压力争86-106KPa,放置时间不小于2小时,则:对于长度过1m的热电偶,其常温缘电阻值与长度的乘积应不小于100MΩ .m,即:Rr.L≥100MΩ .m,L>1m
对长度不足1m的热电偶,它的常温缘电阻应不小于100M
b:上限温度缘电阻
上限温度的缘电阻应不小于下表的规定:

上限温度tm.    C试验温度t   C电阻值M
100≤ tm<300t=tm10
300≤tm<500t=tm2
500≤tm<850t=tm0.5

1、隔爆热电偶爆标志表示方法



2、隔爆原理
    隔爆热电偶的结构与装配式热电偶的结构、原理基本相同,不同的是隔爆热电偶的接线盒在设计时采用爆这一结构,它的接线盒是经过压铸而成的,有的厚度、隔爆空间和机构强度,采用螺纹隔爆接合面和园筒接合面,采用密封圈进行密封,以锁紧螺钉进行锁紧,因此,当接线盒内一旦放弧时,与外界环境的危险气体不传爆,只要用户在dⅡBT4爆要求内使用,产品定能预期的爆效果。
    隔爆接线盒在与保护管连接时,采取了环氧树脂密封及并紧结构装置,从而,了隔爆结构的牢固性和性。
3、隔爆热电偶命名方法:



4、机电一体化隔爆热电偶温度变送器型号命名方法:



5、隔爆热电偶种类及规格

型号分度号规格热响应时间保护管材料
直径(d)长度(L)插深(I)
WRN-240L-B
WRN2-240L-B
Kф16300
350
400
450
550
650
750
900
1150
1650
150
200
250
300
400
500
600
750
1000
1500
≤90不锈钢
WRN-240L-B.G
WRN2-240L-B.G
WRE-240L-B
WRE2-240L-B
E
WRE-240L-B.G
WRE2-240L-B.G
WRC-240L-B
WRC2-240L-B
T
WRC-240L-B.G
WRC2-240L-B.G
