| 品牌 | 天辉· | 类型 | 铠装热电阻 |
| 型号 | WZPK-236S | 分度号 | Pt100 |
| 测量范围 | -200+500（℃） | 允差等级 | A |
| 热响应时间 | 8（s） | 装箱数 | - |
铠装热电阻参数及说明：
| 1、 | 概述 |
铠装铂电阻作为一种温度传感器，它比装配式铂电阻直径小，易弯曲，适宜安装在管道狭窄和要求快速反应、微型化等场合。其可对-200~600℃温度范围内的气体、液体介质和固体表面进行自动检测，并且可直接用铜导线和二次仪表相连接使用，由于它具有良好的电输出特性，可为显示仪、记录仪、调节器、 扫描器、数据记录仪以及电脑提供的输入值。
铠装电阻外保护管采用不锈钢，内充满高密度氧化物质缘体，因此它具有很强的污染和优良的机械强度，适合安装在环境恶劣的场合。

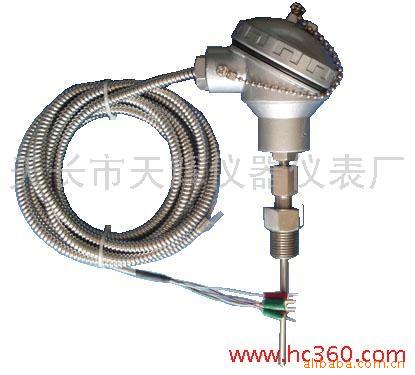

铠装铂电阻通常由铠装铂热电阻感温元件、安装固定装置和接线装置等主要部件组成。
| 2、 | 特点 |
·热响应时间少，减小动态误差；
·直径小，长度不受限制；
·测量高；
·薄膜电阻元件，性能稳定；
| 3、 | 工作原理 |
| 铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。 |
| 4、 | 主要技术参数 |
| 产品执行标准 IEC751 /T8623-1997 /T8622-1997 |
| 5、 | 常温缘电阻 |
| 热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电与外套管之间的缘电阻>100MΩ。 |
| 6、 | 偶丝直径材料 |
引线形式 | 套管外径φ |
套管材质
|
单支式
| φ2 | 1Cr18Ni9Ti |
| φ3 | ||
| φ4 | ||
| φ5 | ||
| φ6 | ||
| φ8 | ||
| 双支式 | φ3 | |
| φ4 | ||
| φ5 | ||
| φ6 | ||
| φ8 |
| 7、 | 测量范围及允差 |
| 型 号 | 分 度 号 | 测温范围°C | 等级 | 允 差 |
| WZPK | Pt100 | -200-+500 | A级 | &plun;（0.15+0.002 ltl） |
| WZPK | Pt100 | -200-+500 | B级 | &plun;（0.30+0.005ltl） |
| 8、 | 热响应时间 |
| 套管直径 | 热响应时间 |
| Ф3 | ≤3 |
| Ф4 | ≤5 |
| Ф5 | ≤8 |
| Ф6 | ≤12 |
| Ф8 | ≤15 |
| 9、 | 测量端结构形式 |
| 10、 | 型号命名方式 |
