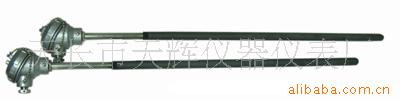

热电偶

产品价格：: 电议

产品型号：: WRN-131NM

供应商等级：: 免企业未认证

经营模式：: 工厂

企业名称：: 深圳市贝利斯科技发展有限公司

所属地区：: 广东省

发布时间：: 2011/3/2 9:13:57

86 0755 29501602 13823546280

翟麒麟先生(联系我时，请说明是在维库仪器仪表网看到的，谢谢)

QQ咨询进入商铺

企业档案

深圳市贝利斯科技发展有限公司

免企业未认证证营业执照未上传

经营模式：工厂

所在地：广东省

主营产品：血糖仪;体温计(笔型电子体温计);体温计(软头笔型电子体温计);体温计(奶嘴型电子体温计);电子血压计(腕式全自动电子血压计);电子血压计(臂式全自动电子血压计);电子血压计语音腕式全自动电子血压计);电子血压计(语音臂式电子血压计);耳温计(红外线耳温计);耳温计(语音红外线耳温计);多功能治疗仪;

进入商铺在线咨询

产品搜索

最新产品

: 热电偶热电阻效验装置; 电议

: 精密数字压力计; 电议

: 浮球液位变送器; 电议

: 温度变送器; 电议

: 一体化温度变送器(热电阻、热电偶）; 电议

: HWPHL型平衡流量计; 电议

产品信息
联系方式

手机访问

扫一扫
进入手机店铺

品牌	天辉	类型	热电偶
型号	WRN-131NM	分度号	K
测量范围	0~1100（℃）	装箱数	-

热电偶说明及参数：

产品特性·设计，开发的温度测量仪表。·高，使用寿命长。·激变性能好、热传导系数高。·氧化、耐腐蚀。·热震、。·不结瘤、不结渣。·4-8毫米管壁厚度。·快速反应功能，较强的稳定性。·任意可供选择的保护管长度。·不需预热即可使用。·适合于各个用户的多种安装方式。·可选的就地显示。·可选的内置变送器功能。·长距离传送过程中的干扰能力。·使用环境温度范围宽，工作稳定。 主要技术指标一、简要说明作为水泥热电偶的温度传感器，通常和DCS、PLC、显示仪表、记录仪表和电子调节器配套使用。它可以直接测量三级筒、四级筒、五级筒、三次风管、分解炉、窑尾烟室、窑头罩，600-1320℃范围内的气体及介质温度。
二、无件温度测量范围和允许误差

产品名称	分度号	测量范围（℃）	允许偏差（△t℃）
WR	B	0-1680	&plun;1.5℃或（or）&plun;0.25%t
	S	0-1450	&plun;1.5℃或（or）&plun;0.25%t
	K	0-1150	&plun;2.5℃或（or）&plun;0.75%t
	E	0-780	&plun;2.5℃或（or）&plun;0.75%t

三、热响应时间在温度出现降跃变化时，热电偶的传输变化值相当于该变化的50%，所需要的时间为热响应时间，用T0.5表示。四、热电偶公称压力是指在温室情况西啊保护管所能承受的静态外压而不破裂，大气压力为≥67Mpa。实际上，容许工作压力不与保护管材料、直径碧厚有关，还与其结构形式、安装方法、置入深度以及被介质的流速和种类等有关。五、热电偶缘电阻（常温）常温缘电阻的实验电压为直流500V&plun;50V，测量常温缘电阻的大气条件为温度15～35℃，相对温度45%对于长度过1米的热电偶，它的常温缘电阻值与其长度的乘积不小于100MΩm。即Rr L≥100MΩm L＞1m 式中：Rr-热电偶的常温缘电阻值，L-热电偶的长度。对于长度等于或不足1米的热电偶，它的常温缘电阻值应不小于100MΩ。六、上限温度缘电阻

上限温度℃	试验温度t℃	电阻值MΩ
100≤tm＜300	t=tm	10
300≤tm＜500	t=tm	2
500≤tm＜850	t=tm	0.5
850≤tm＜1000	t=tm	0.08
1000≤tm＜1300	t=tm	0.02
tm＞300	T=1300	0.02

连接方式 根据现场安装需要，WR系列水泥热电偶的安装方式可分为螺纹接口、活动法兰和固定法兰三种。用户可根据现场工艺情况，确定安装接口方式，并尽可能注意到该公司生产线上各个测控点的温度和流体速度后，后确定保护管壁厚。产品介质说明 一、强度：金属碳化硅（再结晶）热电偶保护管是我公司生产的一种新型合金硅材料，材料中的气孔由金属硅填充，气孔率接近为，强度高、耐腐蚀、损、氧化，使用寿命长，这种新型材料比一般3039H、0Cr25Ni20材料强度5-10。二、优异的氧化性能：由于气孔率接近，金属碳化硅的氧化性能大幅度，高温使用寿命可延长3-10倍。这种金属碳化硅一旦加热到高温，表面自然形成很薄的氧化保护膜，这种膜即使损伤，在高温下也会自动再生愈合，使得氧化恶化现象几乎不会发生。三、高辐射加热效率：金属碳化硅的远红外辐射率接近黑体，将其用于热辐射部件，将大地部件的热效率。四、优异的电阻特性：一般的不能为缘体，但金属硅材料具有良好的导电特性，同时具有释放静电的功能，适用于需要的特性多场合。五、高性能：金属碳化硅材料硬度Hv＞27Mpa，在各种介质中具有低的磨损率和磨擦系数，并具有自润滑作用，该材料的高温下具有优异的性能，适用于水泥生产线的测温场合。六、优良的腐蚀性能：金属碳化硅材料具有良好的腐蚀性能，耐各种温度条件下下酸介质的腐蚀。七、具体技术参数如下

材料/类型	新型SiC	3151型铬钢保护管	保护管
材质	SiC	315H
密度	3.06	1.367
气孔率	致密	0.09
耐压	12Mpa	8 Mpa
强度	290	219
常温	1.7	1100℃
比热	1470℃	0.6
热响应时间	＜70秒	＜90秒
电阻率	0.1	0.1
率化性氧化剂		…
蠕变性能		…
热冲击性能		…
使用温度℃	1470℃	1300℃
弯强度	450N/mm	500 N/mm
产品规格	φ20-φ45	φ20-φ30

其他说明一、使用说明系列金属碳化硅（再结晶）热电偶主要由接线盒、接线管、保护管、缘套管、接线端子、内衬套管、热电组成基本结构，并配有各种安装组件，在选配件中同时可选一体化温度变送器。金属碳化硅（再结晶）热电偶保护管一般壁厚为4-8毫米（根据测温场所确定）。该保护管是专为水泥厂设计的，其作用是延长在C3、、C5、分解炉、三次风管、窑尾烟、窑头罩的测温点上热电偶的使用寿命。在安装该产品时，可根据各个工业测控点的不同，预先在窑炉上留空或保护管，并选择相应规格的热电偶。在该产品的设计过程中，我们已充分考虑到正在运行的1000-10000T/D水泥生产线所安装的规格与型号，供您的生产线上的各个测控点使用。保护管长度的选择：炉内深度+炉壁厚度+炉外外露部分=总长在生产运行过程中，安装或更换热电偶时，请将热电偶缓慢置入炉中并固定连接装置。在工艺测控点长期测温处于1100℃时，K型热电偶正常工作大约了60个工作日左右，因偶丝长期处于高温状态，其会产生微小的变化，可应工艺的要求更换热电偶的测温元件即可。涉及到下料或冲刷的场所在热电偶使用60个工作日后，将热电偶进行90℃翻转重新安装，使热电偶的寿命延长一倍。二、应用举例以2500T/D生产为例，热电偶适用于测控场合及其置入深和其相应温度如下：

设备位号	用途	规格	直径			工艺温度
TE-01	三级筒A锥体温度	L×1=900*750	φ20	φ22	φ25	650-700℃
TE-02	三级筒B锥体温度	L×1=900*750	φ20	φ22	φ25	650-700℃
TE-03	四级筒A锥体温度	L×1=1000*750	φ20	φ22	φ25	750-800℃
TE-04	四级筒B锥体温度	L×1=1000*850	φ20	φ22	φ25	750-800℃
TE-05	五级筒A锥体温度	L×1=1050*900	φ20	φ22	φ25	850-900℃
TE-06	五级筒B锥体温度	L×1=1050*900	φ20	φ22	φ25	850-900℃
TE-07	分解炉A出口温度	L×1=1050*900	φ20	φ22	φ25	1000-1100℃
TE-08	分解炉B出口温度	L×1=1050*900	φ20	φ22	φ25	1000-1100℃
TE-09	三次风管出口温度	L×1=900*750	φ22	φ25	φ32	850-950℃
TE-10	窑尾烟室温度	L×1=1050*900	φ22	φ25	φ32	1050-1000℃
TE-11	窑头罩温度	L×1=850*700	φ22	φ25	φ32	900-950℃

三、订货须知 本产品生产周期为5天（运输日）。您在做出选择时，请提前与我们的区域销售人员联系，落实合同和供货时间。该产品出厂包装3支/箱标准，请用户单位考虑订货箱件。请在合同中详细填写所需热电偶的规格、技术参数、数量和设备号及工作场所。如有要求，请咨询公司技术部门，我公司可进行技术服务和现场服务。
