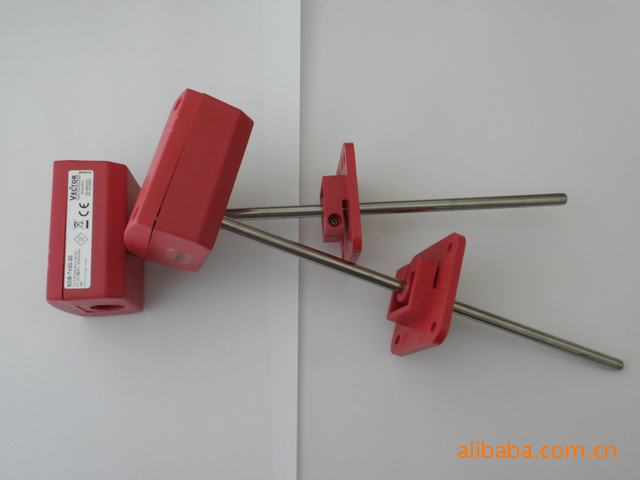

![供应瑞士伟拓VECTOR温度变送器SDA-T1;SDB-T[信息已过期]](https://file.hi1718.com/productsimage/2011/5/12/201151210026275s.jpg "供应瑞士伟拓VECTOR温度变送器SDA-T1;SDB-T[信息已过期]")
| 品牌 | 瑞士VEOR | 类型 | 普通型热电阻 |
| 型号 | SDB-T | 分度号 | NTC |
| 测量范围 | -50-100（℃） | 允差等级 | B |
| 热响应时间 | 0.1（s） | 装箱数 | 1 |
特点
- · 风道温度测量.
- · 水道温度测量.
- · 简单的安装方式
- · 多种热敏电阻传感器可选，PT1000或PT100铂电阻可选
- · 安装在送回风风道上，测量空调送回风温度
- · 安装在空调箱体上，测量电加热器出风温度
- · 可安装在热交换器上做为温度控制
- · 代替冻保护开关功能
应用
SDB-T系列式温度传感器通过热敏电阻NTC、镍电阻和铂电阻PT来检测温度。提供了多种规格的热敏电阻和铂电阻供用户选择。热敏电阻是负温度系数的温度敏感元件，铂电阻或镍电阻是根据温度电阻的改变的敏感元件。下表是传感器选型表，表中列出了产品名称、阻值表，兼容厂商信息。
产品名称 | 敏感元件 | 阻值表 | 兼容厂商 |
SDB-Tn18 | NTC-1.8k（在25 °C时1.8k） | Curve 5 |
|
SDB-Tn3 | NTC-3k（在25 °C时3k） | Curve 6 |
|
SDB-Tn10 | NTC-10k（在25 °C时10k） | Curve 24 | Veor, ALC, Trane, CSI, Alerton |
SDB-Tn11 | NTC-10k（在25 °C时10k） | Curve 7 |
|
SDB-Tn20 | NTC-20k（在25 °C时20k） | Curve 20 |
|
SDB-Tn100 | NTC-100k（在25 °C时100k） | Curve 9 |
|
SDB-Tp1 | PT100 |
|
|
SDB-Tp2 | PT1000 |
|
|
SDB-Tk5 | NI1000 | 5000 ppm/K |
|
定货
产品名称 | 描述/选项 |
SDB-TXX--ZZ | 例如SDB-Tn10-20-2 |
XX传感器感温元件选型(见上方表格) | |
探针长度选择.标准长度20cm | |
ZZ(可选) | |
附件
配备AMI附件安装水道上，可测量管道冷热水温度.
安装
式传感器可以直接安装在风道上，或配置AMI水道附件安装在水管路上。位置选择在温度能够被准确检测的区域。
- · 安装在送风风道上，安装位置距离送风机2-3米处。安装在回风风道上，安装位置可以在回风风道任意处，一般在接近空调箱的回风风道上。
- · 安装方法：在风道上开一个8mm的孔，然后把温度传感器探针到风道里面。用2个3mm长25mm的自攻螺丝将外壳牢固的固定在风道上。
- · 安装水路管道上，需要焊接一个G1/2的内螺纹管箍。把AMI附件直接拧入管箍内，然后传感器。
- · 传感器有2个接线端子；信号线缆采用非屏蔽聚氯乙烯软护套2芯线缆，。
- · 打开传感器盖子，按照接线图接线。
¨ 传感器需要两个线，通常用18ge的非屏蔽的双绞线
¨ PT100, PT1000和NI1000传感器为了连接有两个接线端子，用4根线可做温度补偿连接
技术规范
探针 | NTC热敏电阻: 铂电阻: 镍电阻: |
-60…200 °C |
连接 | 接线端子电缆线径.³1mm2 | 2.5 mm2 |
环境 | 环境温度 | -40 to 70°C acc IEC 721-3-3 |
操作 | To IEC 721-3-3 | |
运输&储藏 | To IEC 721-3-2 and IEC 721-3-1 | |
外壳 | 上盖&安装底座 | 耐火ABS塑料 |
标准 |
标准 |
|
产品规格 |
| |
污染等级 | Normal acc. to EN 60 730, RoHS compliant | |
保护等级 | IP56 to EN 60 529 | |
等级 | III(IEC 60536) | |
一般 | 尺寸[mm] | 上盖: 33 x 60 x 50 (H x W x D) |
重量(含外壳) | 100 g |
