供应Dr-Brandt张力控制器VBZ

Dr-Brandt张力控制VBZ
量程范围：10、12、23、30、37、45、47、52、61、67、74、88、100 kN
其他量程规格可按要求定制设计

VBZ系列枕式张力传感器是德国德布兰特（Dr-Brandt）公司专门为冶金、有色金属工业轧机、金属处理线设备而设计的一款张力传感器，内部采用应变计作为测量元件，能够对力进行高测量，快速响应力的变化。整个传感器采用整块度不锈钢材料加工而成，具有结构坚固、耐用的优点，且传感器在测力方向上的压缩变形量有0.025mm，因而避免张力测量辊在转动过程中引起的共振以及带钢包角变化产生的影响，测量辊和金属带材运行平稳。VBZ系列传感器的测力方向为垂直方向，即传感器对作用在测量辊的合力沿垂直于安装面方向上的分解力产生信号，其他方向上的分解力不产生信号输出。

典型应用：
可逆轧机、连轧机、镀锌线、拉矫机、剪切线、平整机等

技术特点及优点：
1、应变计电桥技术，直流电压直接驱动，快速响应力的变化
2、应变桥采用高阻值、高激励电压设计，电磁干扰能力强
3、只对力沿垂直于安装面方向的分解力敏感，其他方向上的分解力无输出信号
4、张力冲击能力强，16倍过载不破坏点稳定性及测量特性，24倍过载不损坏传感器
5、传感器弹性体采用整块度金属材料加工而成，压缩变形量小于0.025mm，测量辊运行平稳，高车速运行条件下避免产生共振及带钢包角的变化带来的测量误差
6、内置标定电阻，配合德布兰特DMM系列张力仪表无需对测量系统采用实物重量进行标定，简化现场张力系统的标定工作

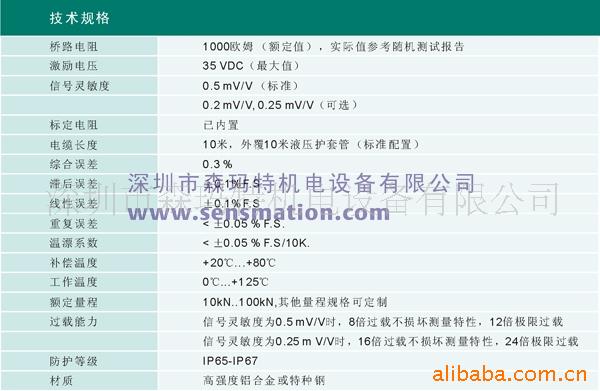

安装和使用

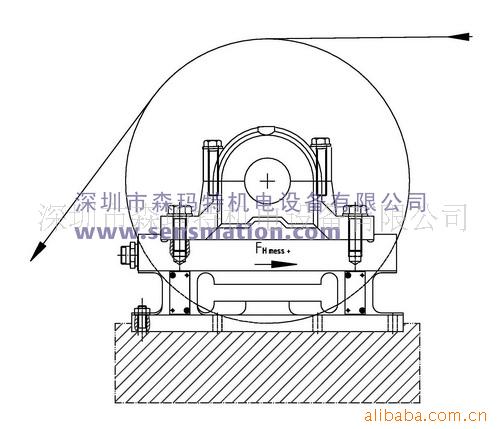

两个同规格传感器分别直接安装在张力测量辊两侧的轴承座下方。注意安装平面的水平度要求，同时对测量辊的动平衡要合相关要求。

工作原理
 板带材张力B的大小是通过安装在偏转辊与设备框架之间的张力传感器间接进行测量，张力传感器测得的力取决于板带张力大小，以及偏转角"α" and "β"，忽略偏转辊的变形，则得出以下计算公式：
 针对水平测力方向传感器 ：Fmeasure = B * cos α - B * cos β= B * (cos α - cos β)
 针对垂直测力方向传感器 ：Fmeasure= B * sin α + B * sin β= B * (sin α + sin β)
 针对双向轴测力传感器 ：上述计算公式同时

产品选型 （请按如下要求提供参数）
1、 金属带材材质、宽度、厚度、线速度
2、 金属带材的张力测量范围，张力值
3、 金属带材进/出张力测量辊的几何角度
4、 测量辊的直径，测量辊轴径尺寸
5、 测量辊两侧导辊的布置图
6、 测量辊及轴承座自身重量
7、 所用轴承座型号，或提供轴承座外形尺寸图
6、 所需提供给控制系统的信号类型，是否需要通信接口

森玛特工程师将根据给定的条件提供比张力测量选型方案。

配套仪表
张力传感器需要配套相应的张力仪表才能构成完整的张力测量系统，德布兰特的DMM系列张力变送器仪表与VBZ系列张力传感器配套使用可整套张力测量系统的使用效果。DMM提供4-20mA标准信号，可选配Profibus总线通讯模块。详细参数请参考DMM仪表技术说明。

交货期
张力传感器常规交货期为8周内到货，具体货期视订单数量而定，详情请咨询森玛特公司。
