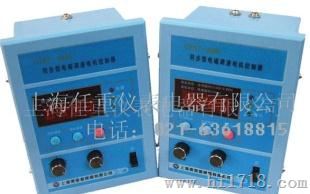

供应CTKT-90/M同步控制器

同步调速系统概述：

CTKT-90/M CTKT-90/B同步调速系统由同步主机CTKT-90／M及若干台比例从机CTKT-90／B构成，适用于多台电磁调速电机(滑差电机)带速比同步运行的转速控制，可广泛应用于造纸机的分部传动、水泥、冶金、化工等行业的原料比例配送、拉丝机的多电机比例传动、挤塑牵引机组及瓦楞纸板的波纹滚轧等等，实现高的同步无级调速。该系统独具的速度链设计，使得同步调整变得极为方便。

   由于采用了上海任重仪表电器有限公司的电脑调速技术，该系统具有高、功能完善、安装简单、使用方便、造价低等优点，是多点传动同步控制的理想方案。

一：型号定义

C T K T — 90 / M      CTKT-90/B

 二：使用条件

 1、环境温度：一15～+45℃

 2、相对湿度：不超过90％(20℃以下时)

 3、振动频率为1(】～15 r)Hz时，其振动加速度应不超过0．5g

 4、电网要求：交流185v～240V 50Hz

 5、海拔不超过1000米

 6、周围介质没有导电尘埃和能腐蚀或破坏绝缘的气体

三：主要技术数据：

四：原理及系统结构

电磁调速电机由于简单可靠容易掌握的独特优点，在国内工业传动的各个领域得到了广泛应用，传统的调速装置因为低和功能差等局限性，已不能适应国内工业自动化所面临的越来越高的配套需要，我公司推出的CTK系列电脑型电磁调速电机数显控制器采用的单片机控制技术，数字给定、数字控制、数字显示的全数字化设计使得电磁调速电机的控制达到了一个全新的水平，CTKT同步调速系统作为CTK家族的成员之一，秉承上海任重仪表电器有限公司/上海美宝变频器有限公司产品高品质的特点，极高的同步、简单的安装用使用设计、合理的价格定位使得它一经推出，就迅速得到了造纸、水泥、拉丝、塑料等行业的普遍欢迎，成为许多需要高多电机同步传动的场合的方案。

调速电机1   调速电机2   调速电机3   调速电机4   调速电机5

   图1 CTKT同步调速系统的构成示意图(以5台电机为例)

   CTKT同步调速系统的主机及各从机在设计时为方便用户，外型尺寸和安装方法与老式调速装置相同，航空插头接线也保持不变，整个系统由一台同步主机及若干台比例从机构成，通过上方的同步电缆将它们连在一起，(如图1)，从机数量根据实际需要而定，从机数不限。 CTKT同步调速系统设计了“同步调速”和“单机调速”两种可随时切换的工作状态，用户可根据需要进行选择。 “单机调速”时，主机和各从机可独立地进行调速和启停，相互之间无任何影响；“同步调速”时，整个系统的转速N及启动停止由主机总控，各分部之间的相对度关系由各从机内的比例系数B决定，该比例系数可通过按键在线调整，具有自动记忆功能，每次调整，自动记忆，因此调好之后下次开机就无须再调，十分方便。

   速度链功能：对许多设备来说，设备正常运转时相邻两台电机的转速之间应存在一定的比例关系， “同步调速”时比例从机上显示的比例系数(随时可调)决定了该从机的转速与相邻的上游机(主机或从机)的转速之间的相对比例关系，即：

   N 1=N

   N 2=N 1 x B 2=N x B 2

   N 3=N 2 x B 3=N x B 2 x B 3

   N 4=N 3 x B 4=N x B 2 x B 3 x B 4

   N 5=N 4 x N 5=N x B 2 x B 3 x B 4 x B 5

   由以上关系式可以看出，进行同步调整时，无论调整哪个比例系数均不会影响其它分部之间的同步关系，该速度链设计使得同步调整变得十分简便。由于电磁调速电机的正常调速范围为125-1250转／分，这里提醒用户在机械设计及实际操作中必须让N1、N2、N3、N4、N5均处于以上范围以保证取得的运行效果、并能经常性处于高速段运行以提高工作效率。

五：CTKT-90/M同步主机

 1、安装及接线方法：

 CTKT-90／M同步主机为塑料密封结构，具有IP5X防尘等级，一般为面板嵌入式安装，如图2。底部般空插头直径20mm七芯。

*192MM

图2面板嵌入式安装及开孔尺寸   图3航空插头接线方法

   2、操作说明：CTKT-30／M同步主机的前视图如图4。整个同步调速系统工作状态的转换通过主机上的“同步调速”和“单机调速”按键统一实现。同步调速时，同步指示灯亮，通过主机上的按键“启／停”控制整个调整系统的运行和停止，运行状态时，运行指示灯亮，同步主机不断地将主机的设定转速和运行控制信号通过同步输出口送出以控制下游的比例从机，主机的设定转速通过“粗调”和“细调”旋钮控制，可在0到1400转／分之间调整。单机调速时，同步指示灯灭，同步主机和各个比例从机均变为独立的单控调速控制器，可分别独立地进行调速和启停，在设备检修、待机等可能需要独立调速的场合，可使用单机调速功能。

   数显窗口：运行时，显示主机控制的电机的实际运转速度；停止时，显示系统设定转速。正常情况下，稳速后的电机的实际转速应等于设定转速。

   注意：每次开机，必须先启动各个调速电机的原动机再接通调速系统的电源。

六、CTKT-90/B比例从机：

 1、安装及接线方法：请咨询全国热线：
