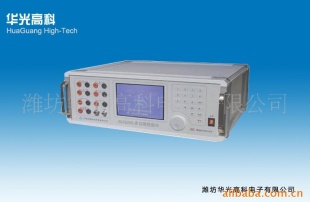

华光高科产品HG5520A多用表校准仪

HG5520A型多用表校验装置、交直流标准源、多功能标准源 、多用表校准仪、万用表校准仪
概述
    本装置是按照检定规程JJG124-2005《电流表、电压表、功率表和电阻表检定规程》的要求而设计的0.05(0.1)级单相交流和直流标准装置。源的信号部分采用DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。 显示器采用5.7英寸TFT彩色液晶屏，显示清晰亮丽。电路设计完善、运行可靠、操作方便。
一、主要功能及特点
   1.本机采用高清晰大屏幕彩色液晶显示器，显示更直观、读数更方便。
   2.装置由可输出单相交流电压标准源、电流标准源和直流电压标准源、电流标准源所组成。
   3.有自校准功能，即能根据外接标准的示值，修正标准源的输出值。
   4.量程的设置适合检定1999（9），3999（9）位显示的数字万用表。
   5.可手动和半自动检验0.2级及以下等级的数字万用表、指针式万用表、钳形电流表、安装式数字仪表，包括有直流模拟量输出的数字仪表。
   6.可生成含有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
   7.设有大容量的非易失性存贮器，可存贮500块被检表的示值误差、引用误差、相对误差合格与否等检测数据。
   8.通过微机RS-232接口控制本装置可进行全自动校验,自动计算示值误差、引用误差、相对误差并打印校准证书。
  二、主要技术指标
  A:直流输出
   ·电压量程 200mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V；
   ·电流量程 20μA、40μA、200μA、400μA、2mA、4mA、20mA、40mA、0.2A、1A、2.5A、5A、10A、20A；
   ·电压、电流调节范围 0～110% (1000V电压除外)；
   ·电压、电流调节细度 5×10的-5次方 ；
   ·电压、电流输出容量　 20W；
   ·电压、电流调定准确度 ±(0.03%RD+0.02%FS)；
   ·电压、电流输出稳定度 ≤0.01%/60s；
   ·电压、电流输出纹波 ≤1%。
  B:交流输出
   ·电压量程 200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V；
   ·电流量程 200μA、400μA、2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A；
   ·调节范围 0～120%(1000V电压除外)；
   ·调节细度 5×10的-5次方；
   ·电压、电流输出容量 20VA；
   ·电压、电流调定准确度
      A:电压20～1000V，电流0.2～20A量程 ±(0.03%RD+0.02%FS)；
      B:电压200～4000mV，电流200μA～40mA量程±(0.3%RD+0.2%FS)；
   ·电压、电流输出稳定度 A:≤0.01% /60s； B:≤0.05% /60s；
   ·电压、电流波形失真度 ≤0.3%；
   ·正弦波输出频率调节范围 (45～65)N Hz    (N=1，2，3，……31)；
   ·正弦波输出频率调节细度 0.001N Hz (N=1，2，3，……31)；
   ·正弦波输出频率调定准确度 5×10的-5次方 ；
   ·谐波输出2～31次，幅度0～20%(基波额定值);相位细度0.01°N (N为谐波次数, N= 2, 3, 4,…… 31)；
   ·输出可以同时含有多个谐波，也可以设基波幅度为0，输出高于工频的正弦波。
  C:点频方波
   ·点频方波输出 1kHz、5kHz、10kHz、50kHz、100kHz、200kHz、1000kHz；
   ·方波幅度 4.5V。
   ·调定准确度 5×10的-5次方 ；
  D:电子电阻箱输出
   ·量程 0～200Ω、200Ω～400Ω、0～2kΩ、2kΩ～4kΩ、0～20kΩ、20kΩ～40kΩ、0～200kΩ、200kΩ～400kΩ、0～2MΩ、2MΩ～4MΩ；
   ·调节细度 0.025%；
   ·调定准确度 ±(0.12%RD + 0.08%FS)（0～2MΩ、2MΩ～4MΩ档除外）； 0～2MΩ、2MΩ～4MΩ档时 ±(0.3%RD+0.2%FS)。
工作电源 单相 220V±10%，50Hz±5%。
使用环境 温度 20℃±10℃，相对湿度 ≤85%RH。
体积重量 440×450×160mm ，约12kg。
