| 品牌 | DO30 | 产品型号 | DO30Q（1000A\2000A) |
| 测量范围 | 0 |

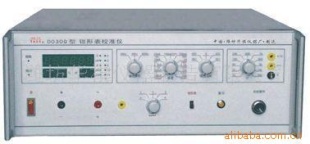

| DO30Q型（1000A\2000A）钳形表校准仪 |
1、概述
DO30Q型（1000A\2000A）钳形表校准仪是智能化交、直流标准电压、电流源。（交流输出为真有效值显示）。三窗口同时显示输出实际值、百分比和被检表满度值。可设置被检表满度值，并可根据被检表的刻度选择相应的步进量。幅值调节可选择键盘和电位器两种方式。具有数字显示、误差直读、量程宽、分档细、高、稳定性好、使用方便等特点。电流输出0-1000A，适用于检定、校验各种1级以下数字式或指针式交、直流钳形表、三位半数字三用表、电流表和电压表，以及各种0.5级指针式万用表、交、直流电压表和电流表；亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.1级电流、电压表。
2、主要功能
2.151/2位LED数字显示输出量，按实际值和百分比两种方式同时显示。
2.2 采用键盘控制输出量的增减。键盘控制量分为100%/N、10%/N、1%/N、0.1%/N（N为4、5、6、10、15）。
2.3 外控调节器可以离机控制输出量的增减，调节器上有键盘和电位器两种配置，任意转换。
2.4 交、直流电压输出范围为0～750V。
2.5 交、直流电流端子输出范围为0～10A。
2.6 供选择的交流频率为四种：50Hz、60Hz、400Hz。
2.7 输出超载能自动保护，手动复位。
2.8 钳形表线圈电流输出：0～1000A，误差±0.3%。
3、技术性能
3.1 稳定性： AC < 满量程的0.02% / 3分钟DC < 满量程的0.01% / 3分钟
3.2 交流失真度： < 0.5%
3.3 直流纹波系数：< 0.1%（输出大于1V时）
3.4 输出频率准确度：50Hz、60Hz、400Hz < 1%
3.5 输出电压、电流以及中值电阻的范围及准确度应符合下表中的参数（23℃±5℃ ，输出值大于10%量程）
| 输出项目 | 输 出 范 围 | 额定输出 | 输出 | 准 确 度 |
| 0 | 0～200mV | 20mA | 100mA | 0 |
| 交 直 流 | 0～1V～2V | 50mA | 100mA | 基本误差： |
| 0 | 0～5V～10V～20V | 100mA | 200mA | DC：±(0.03%读数 |
| 0 | 0～50V～100V～200V | 50mA | 100mA | +0.02%量程) |
| 电压 | 0～500V～750V | DC20mA | DC40mA | AC：±(0.05%读数 |
| 0 | 0 | AC40mA | AC60mA | +0.03%量程) |
| 0 | 0～10A（端子输出） | 0 | 0 | 0 |
| 交 直 流 | 0～500A（小口径表） | 0 | DC:4V | 0 |
| 0 | 0～1000A（大口径表） | 0 | 0 | 电压附加误差： |
| 电流 | 0-2000A (大口径表) | 0 | AC:10V | ±0.02mV |
| 0 | 0 | 0 | 0 | ACI:≤1mA不考核指标 |
| 中值电阻 | 10Ω～10MΩ | 0.25W | 0 | ±0.2%+20mΩ |
| 注：工作环境温度超过23℃±2℃,每变化10℃,附加误差小于该量程基本误差 | ||||
3.6 电源功耗：交流电源电压220V±10%，频率50Hz±1Hz；
3.7工作环境： 工作环境的温度5℃～35℃，相对湿度<80%
3.8 工作时间： 连续
3.9 外形尺寸：180×480×480（mm）
3.10 重量：约 22kg
