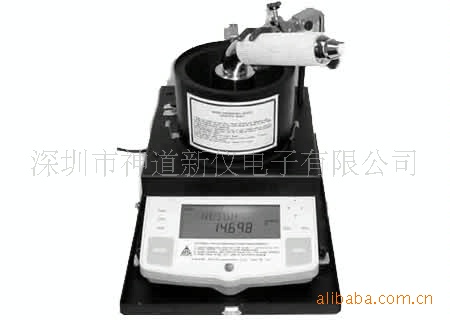

供应声功率计UPM-DT-1

操作原理：
　　测量声功率的及重复性的方法为辐射力方法（radiant force method）。将被测探头放置到一个位于水介质中的45°的空气支持的锥形靶上，锥形靶连接到一个可以0.1毫克分辨率的精密天平上。当声能量作用到锥体时，作用到天平上测压元件的合力直接与总的辐射能量成比例关系。测试罐衬有声音吸收橡胶已功率反射。天平可以直接将毫克量值转换为瓦特读数。

分辨率为：
　　UPM-DT-1型号0.002瓦，UPM-DT-1型号0.01瓦。校验UPM-DT系列产品，可以通过在锥形靶臂上放置一个校准砝码来完成（一个1克的砝码等于14.65瓦特）仪器在NIST备有一个可溯源的质量及声标准，因此仪器可以定期进行再校准及换发新证。

校准声探头的重要性：
　　测量声功率水平重要，它可以确定实际的辐照(Patient exposure)并将潜在危险小化。的诊断及治疗多普勒吉声仪器都应该定期进行测试。典型的值可以由声场中强度值的点的瞬时强度（称为空间峰值瞬时平均SPTA）进行定义。FDA及AIUM提供了应用的SPTA值准则。典型的SPTA值为，回声探测为10mW/cm2，多普勒仪器为100mW/cm2，治疗应用为3W/cm2。探头的瓦特密度（Watts/cm2）通过测量总的功率输出，除以探头截面积进行确定。手册中包含有一个用来对声性能进行存档和的样式表格。

技术参数

UPM DT-10

功率范围
0- 30 Watts
0- 30 Watts

分辨率
&plun; 2 mW
&plun;10 mW

小可测量功率
1 mW
10 mW

显示灵敏度
0.001/0.01/0.1 Watt
0.01/0.1/1 Watt

&plun; 3% + 一位
&plun; 3% + One Di

清方法
自动
自动

测量值平均
100
100

稳定化
2.5秒综合
2.5秒综合

称重能力
210克
600克

探头尺寸
3英寸直径
3英寸直径

探头操作频率
1-10MHz
1-10MHz

测试介质
脱气水


脱气水

电脑接口
RS-232，300-9600 Baud
RS-232，300-9600 Baud

缺省波特率
2400
2400

电源
12Vac，1 Amp
12Vac，1 Amp

EMI 等级
合CE及FCC
合CE及FCC

电气
合UL及CSA
合UL及CSA

尺寸
11”H x 15” L x 10”W
11”H x 15” L x 10”W

重量
22 磅净重
22 磅净重

携带箱
黑色阳化铝合金
黑色阳化铝合金
