| 品牌 | FOIC | 产品型号 | JD21 |
| 测量范围 | 0-2000mm | 准确度 | 0.1μm |
| 外形尺寸 | 2980×450×750（mm） | 重量 | 1200（kg） |
| 分辨率 | 0.001mm |
JD21投影测长机
一、仪器特点：
1、基座采用优质铸铁，经长期自然时效处理，确保足够钢性和稳定性；
2、利用爱宾斯坦光学原理，实时修正阿贝误差保证了测量；
3、投影读数屏采用新颖投影系统，像质清晰；
4、具有顶针架、测钩、测帽等多种功能强大的附件配置，能满足各种测量要求。
5、工作台可多方向运动、旋转和偏摆，可方便不同形状零件的检测；
二、仪器用途：
投影二米测长机是一种精密大尺寸计量仪器。它能地测量一些超长工件的内外尺寸。典型测量对象有：测量各种卡板的内外尺寸、内孔直径和外螺纹中径，检定四、五等级量块和外径千分尺的校对量棒、内径千分尺和专用量棒等。该仪器广泛用于包括航空航天工业、铁路机车制造业在内的各大型机械制造行业、科研院所、计量检定所等部门。还可以使用仪器所附有的专用设备进行各种特殊测量工作。
其主要测量对象包括：
光滑圆柱形零件（轴、孔、塞规、环规等）
内螺纹、外螺纹、螺纹塞规、螺纹环规的中径。
带平行平面的零件（卡规、量棒、较低等级的量块）
三、仪器规格参数：
1、测量范围（mm）：
外尺寸：0—2000mm
内尺寸(大小测钩深度从5-50)：30—1900mm
外螺纹中径测量至140mm
2、测量分辨率：0.001mm
3、示值误差:
微米分划尺的示值误差：±60μm范围内≤±0.20μm
超过±60μm范围内≤±0.25μm
毫米分划尺的示值误差≤±(0.6+L/200)μm
分米分划尺的示值误差≤±(0.5+L/100)μm 其中L为测量值，单位mm
4、环境要求：室温 20℃±1℃ 相对湿度小于60%
5、测量轴示值变动性
外尺寸测量：≤0.1μm 内尺寸测量：≤0.5μm
测量力(N)
外尺寸测量：2±0.4 内尺寸测量：1.5~2
6、测帽内径配合尺寸：φ6H7
7、测量杆与测帽内径配合外径尺寸：φ6g6
8、工作台（mm）
垂向行程：0—70mm
横向行程：0—40mm
水平位置纵向浮动行程：10
旋转：＞±3°
摆动：＞±3°
横向测微鼓分度值： 0.01
工作台承重：10kg
9、顶针架夹持直径（mm）
当长度在0～170时：φ140
当长度在170～210时：φ130
10、V形支架
高度调节范围：> 28mm
支承工件直径：φ30mm
11、量块支架：支承量块长度范围 0～1000mm
12、量棒支架：支承量棒长度范围 0～1000mm
13、量块架：研合量块长度范围 0～100mm
14、V形铁：工作范围至φ45
15、仪器外形尺寸(mm)：
JD9A 2980×450×750
16、仪器重量：1200kg
四.主要附件测量用途：
1、测沟及附件：可用于外径千分尺的测量
（1）4mm球型测头
（2）12mm球型测头
（3）100mm球型测头
2、倾斜固定支架：用于外径千分尺的测量
3、顶针架：用于支撑有中心孔的被测零件；
4、弹性测沟：用于内尺寸的测量；
5、双V型支架：用于测量棒和内径千分尺的测量；
6、单V型支架：用于测量棒和内径千分尺的测量；
7、测帽：用于测量被测件的外尺寸；
8、浮动工作台：用于球体、螺纹和环规的测量时使用；

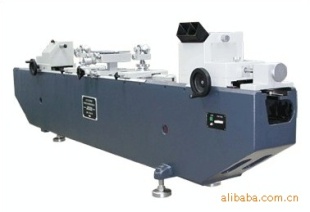

五．仪器图片：
(产品照片仅供参考；本公司保留对产品进行改进提高的权利，届时恕不另行通知客户；本产品配置以装箱清单为准。)
