| 品牌 | 扬铃 | 产品型号 | AOI自动光学检测仪 YL-A380 |
| 测量范围 | 可作为坐标机使用 | 准确度 | # |
| 外形尺寸 | #（mm） | 重量 | 100（kg） |
| 分辨率 | # |

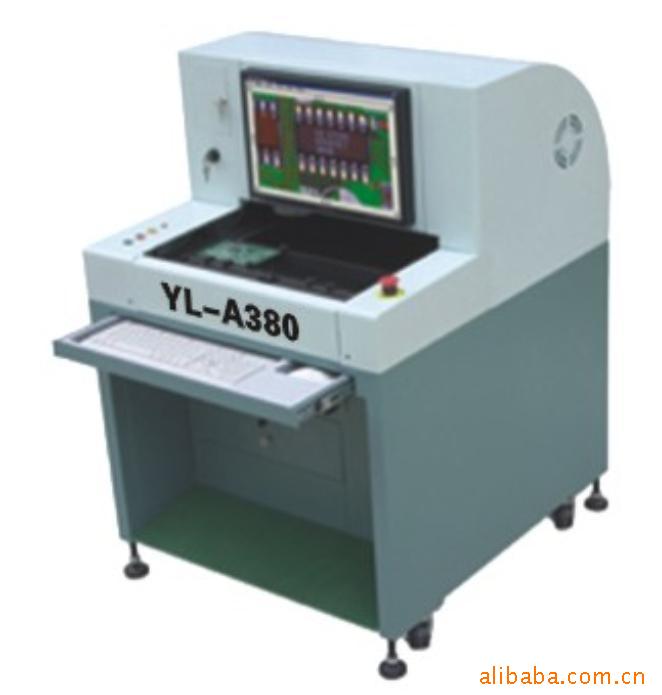

AOI自动光学检测仪YL-A380
1.的权值成像差异数据分析技术；快捷的程序编程，简洁的操作界面.
2.的标准模型库；的误判率，稳定.
3.强的检测能力，高的性价比；的外形；人性化的设计；
4.可作为坐标机使用；产品维护.
软件参数
优质直线传动材料 检测摄像
活动挡板光幕保护 工业电脑控制稳定
※规格参数※
类别 | 项 目 | 规格参数 | |
视 觉 识 别 系 统 | 判别方法 | 彩色图像对比 | |
摄像机 | CCD彩色摄像机分辨率：15微米/点 | ||
光源 | RGB环形LED结构光源 | ||
图像处 理速度 | 0201元件 | <9毫秒 | |
每画面处 理时间 | < 150毫秒 | ||
检测内容 | 锡膏印刷 | 有无、偏斜、少锡、多锡、断路、污染 | |
件缺陷 | 缺件、偏移、歪斜、立碑、侧立、翻件、性反、错件、破损 | ||
焊点缺陷 | 锡多、锡少、连锡 | ||
静电措施 | 静电插座，静电环 | ||
机械系统 | PCB尺寸 | 25×25毫米~380×480毫米（可依据客户具体要求订制大规格） | |
PCB厚度 | 0.5毫米~2.5毫米 | ||
PCB翘曲度 | <2毫米（有夹具辅助矫正变形） | ||
件高度 | <30毫米 | ||
小件 | 0201元件 | ||
X、Y平台 | 驱动设备 | 交流伺服电机系统 | |
定位 | <25微米 | ||
移动速度 | 700毫米/秒 | ||
软件系统 | 操作系统 | 支持Microsoft Windows 2000 server﹑Windows 2003 server | |
识别控 制系统 | 特点 | 统计外形建模，学习Ok样品，自动建立标准图像、识别数据及误差阀值， | |
操作 | 图形化编程，自带元件库，根据元件形状选择标准自动生成检测框,自动定位，微米位微调，制程快捷 | ||
Mark | 点数 | 可选择0~2个常用的Mark点 | |
识别速度 | 0.5秒/个 | ||
控制系统 | 电脑主机 | 工业控制计算机，双核CPU，1G内存，160G硬盘 | |
显示 | 19英寸液晶宽屏显示器 | ||
其它参数 | 机械外形尺寸 | 81厘米×90厘米×140厘米 | |
重量 | 约400公斤 | ||
电源 | 交流220伏特+/-10%，频率50/60Hz，额定功率600W | ||
