| 品牌 | 俊 海 | 型号 | HG/T21575-94 |
| 适用范围 | DN100~DN200mm |
带 灯 视 镜
主要内容和适用范围
本标准规定了带灯视镜的型式、基本参数、尺寸、技术条件和使用规定。

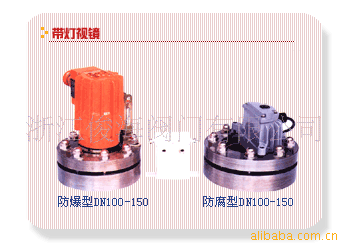

本标准适用于公称压力不大于1.0Mpa、公称直径100~200mm、介质温度0~200℃、急变温度不大于180℃的各种规格及型式的带灯视镜。型式、基本参数和尺寸 带灯视镜由视镜和视镜灯组成，型式有带灯视镜（A型）、带灯视镜（B型）、带灯视镜（C）型、带灯有颈有冲洗孔视镜（D型）视镜本体村料为碳钢、碳钢和不锈钢混合、全不锈钢三种。视镜灯分腐型和爆型两种。 腐型视镜灯占视镜玻璃一半面积，窥视容器内部，腐型视镜灯规格和视镜配合，有DN100~200mm三种。爆型视镜灯占视镜玻璃大部分面积，窥视容器内部需另安装一个不带灯视镜，爆型视镜灯规格DN100一种，适用于不同规格的视镜。
视镜材料代号：Ⅰ-碳钢 Ⅱ- 不锈钢和碳钢混合 Ⅲ-全不锈钢
视镜型式代号： A型-带灯视镜 B型-带灯有冲洗孔视镜
C型-带灯有颈视镜 D型-带灯有颈有冲洗孔视镜
