| 品牌 | 纵横 | 型号 | ZHYW200 |
| 类型 | 干簧式浮球液位控制器 | 测量范围 | 定做 |
| 测量 | 0-5m | 输出信号 | 500（mA） |
| 材质 | 304不锈钢 | 电源 | 12-220V |

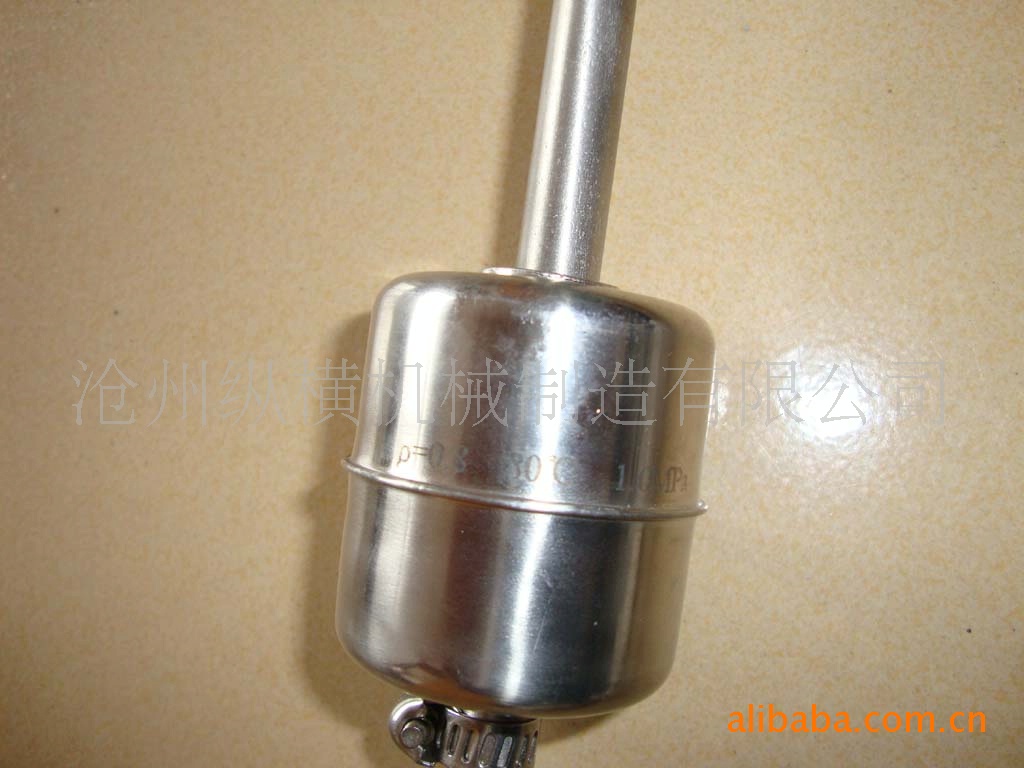

ZHYW系列干簧式浮球液位控制器
□ 概述
ZHYW系列干簧式浮球液位控制器，广泛用于民用建筑用水池、水塔、水箱，
以及石油化工、造纸、食品、污水处理等行业内开口或密闭储罐，地下池槽中各种
液位的液位测量，被检测的介质可分水、油、酸、碱、工业污水等各种导电及非导
电液体，本控制器可对液位进行自动控制。
□ 型号说明
结构形式 （型号） | 结 果 | 功 能 |
1A | 一只干簧（下位） | 低水位泵开 |
1B | 一只干簧（） | 高水位泵关 |
2A | 一只常开干簧管（） 一只常开干簧管（下位） | 用于上、下位液位报警，两台水泵开关 |
三只常开干簧 一只常闭干簧 | 用于上、下位液位控制和高低限液位报警 | |
2A | 一只常开干簧 三只常闭干簧 | 用于上、下位液位控制和高低限液位报警 |
2C | 四只常开干簧管 | 自动控制 |
也可根据客户现场要求制作！
□ 主要技术指标
1、测量范围
G型（不锈钢）≤4m，（4m以上协商解决）
2、被测介质温度
国产干簧管－10℃~+80℃，干簧管－10℃~+100℃
3、被测介质比重：＞0.7g/cm3
4、工作压力：≤1.6MPa
5、干簧管触点容量：12V-220V，1A
□ 工作原理
在控制器中装若干只GAG-5型大功率干簧管，当装有磁钢的浮球随液位上、下
时干簧管的触点随着发生动作，从而控制液位的目的。可驱动泵对液位进行全自
动控制
□ 安装和接线
1、 法兰安装盘可根据客户要求定做！
2、 传感器与显示仪之间的联接线不能与交流电源同路敷设，因为感应交流电有可能会
影响仪表，同时为了避免干扰信号，尽可能使用屏蔽电缆在铁管内敷设。由
于受铁路运输的限制，大于4m以上采取分段装箱，安装时由用户自行焊接，焊接
后段将焊缝锉平正，并做好水压试验（压力小于0.6MPa）确定不漏方可使用，F型的
传感器还须将随箱来的氟塑料套管套上并固定；或用户自行解决运输问题。
□ 订货须知
1、 写明传感器的规格、型号、数量
2、 写明传感器的材质、测量点L1、L2……L3的具置及传感器总长，应提供L1、L2……
L3触点形式（常开或常闭），如不确定则以常开触点生产。
3、 传感器在安装前须进行检查，用万用表棒接在传感器接线端子，当浮球上下移动时，相
应地使干簧管动作。
