| 品牌 | 恒达 | 型号 | HWYEH-F |
| 测量 | 0.3 | 工作电压 | 24-220V |
| 工作温度 | －20℃～＋60℃（℃） | 适用范围 | 0～3、0～6、0～10m |

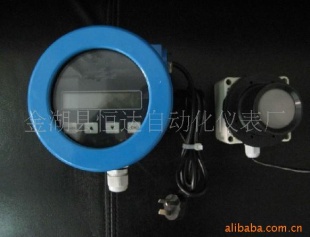

YEH-F型分体式声波液位仪
一．主要技术参数
型 号 | YEH-F | 压 力 | 4个大气压以下 |
测量范围 | 0～3、0～6、0～10m | 仪表显示 | 自带LCD显示液位或空间距离 |
盲 区 | 0.35m～0.5m | 输 出 | 模拟：4～20mA 数字：RS485 |
测距 | 0.3% | 环境温度 | －20℃～＋60℃ |
测距分辨率 | 1mm | 护等级 | IP65 |
电 源 | AC220V或DC24V 70mA（不带继电器50mA） | ||
二．外型安装尺寸(探头尺寸会根据换能器量程的不同而有所改变，若有不同会预先告知)
三．安装与接线
u SPST1～SPST4为4路开关量，分别对应P03(Relay)菜单中Relay1～Relay4设置
u 单芯屏蔽线(线径0.12以上)的单芯线接XPS的＋端，屏蔽线接－端
u 探头接线柱上单芯线接＋端，屏蔽线接－端
1）仪表安装高度，应小于选购仪表的量程。
2）换能器发射面到液位的距离(即盲区)，应大于选购仪表的盲区。
3）换能器的发射面应该与液体表面保持平行。
4）换能器的安装位置应尽量避开正下方进、出水口等液面有剧烈波动的位置。
5）若池壁或罐壁不光滑，仪表需离开池壁或罐壁1.0m以上。
6）仪表自身虽然带有雷器件，但仪表在多雷地区使用时在仪表的进出线端另加装的雷装置。
7）仪表在热、寒冷的地方使用，即周围环境温度有可能出仪表的工作要求时，在仪表周围加设高低温装置。
四．备注
1.本分体式声波液位计默认配置是四线制，不带继电器，英文液晶显示，220VAC电源，如果需要加继电器，请事先告知。分体式多加四个继电器。
2.本声波在室外使用，安装遮阳篷，以免时间长了，液晶屏老化。
3.在有腐蚀性气体或液体的场合使用，需要事前告知，选用普通腐型的。在强腐蚀环境中，需要使用分体式强腐型。
4.声波探头要和被测的液面垂直，在声波发射的锥形的范围内不能其它障碍物。
5.如果在大于＋60℃或小于-20℃的温度下使用，请事先告知。
