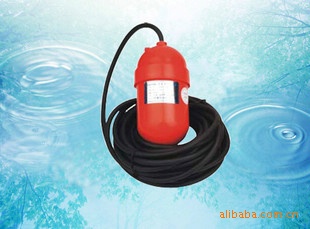

水银电缆浮球开关UQK-611

产品价格：: 电议

产品型号：: 水银电缆浮球开关

供应商等级：: 免企业未认证

经营模式：: 工厂

企业名称：: 上海唐颐实业有限公司

所属地区：: 上海

发布时间：: 2011/3/13 9:59:25

86 021 59502771 13564575110

汪海燕女士(联系我时，请说明是在维库仪器仪表网看到的，谢谢)

QQ咨询进入商铺

企业档案

上海唐颐实业有限公司

免企业未认证证营业执照未上传

经营模式：工厂

所在地：上海

主营产品：NILE气动剪;MERRY手工具;Desoutter风动工具;Aeromax风动工具;Aeromax电动螺丝刀;Merry电热剪;Minimo精密电动研磨机及耗材;Kemet抛光用钻石膏;日本超级油石;日本UNIX 无铅焊锡;气动攻丝机;气动马达;

进入商铺在线咨询

产品搜索

最新产品

: 普通压力表Y-100ZT; 电议

: 水准仪经纬仪全站仪垂准仪扫平仪; 电议

: 投入式液位变送器AOB-132; 电议

: (上海产)普通压力表 Y-250 Y250; 电议

: 上海天川YNXC-100磁助电接点耐震压力表 10-60MPA; 电议

: 上海自动化仪表四厂-YXC-150系列磁助电接点压力表; 电议

产品信息
联系方式

手机访问

扫一扫
进入手机店铺

品牌	上海控浦五金机电有限公司	型号	水银电缆浮球开关
类型	浮球液位开关	测量范围	1
输出电流	4-20（mA）	测量	1
工作温度	125（℃）	材质	不锈钢
电源电压	220	适用范围	1

概述
   高温型浮球液位控制器是利用浮球内藏微动开关动作发出触点信号的液位控制
器，能适用于多种液体的液位控制。因外部可动机构，适合于含有固体、半
固体状漂游物的液体、粘液状液体：如下水道处理用水，工厂废水池及其它液体槽的液
位自动报警和控制。
   控制器通过放射性和地震试验，可用于核电站液位自动报警。
   控制器与液体接触的部件材质均为塑料，具有良好的耐腐蚀性。

一.特点:

1.外部没有可动机构,不会产生被浮游物卡的故障.

2.与液体接触的部件材质均为塑料具有很好的耐油和耐酸腐蚀性能.

3.现场安装方便,适合地下水池使用.

4.对水质无要求,适合用于污水处理.

5.动作范围大,现专调整方便.

6.采用实用微动开关原理,取替原来干簧管与水银开关旧式制作工艺,避免日后回收时有毒水银污染环境或造成人汞中毒.

7.改进后的电压可DC24V,电流可达10A,使用寿命大幅度,也有原干簧管本身的消磁难题而造成的误动作现象.

二.结构原理:

以下为旧式干簧管原理使用说明书:

浮球磁性开关基本部件由浮球和导线组成,干簧管发信组件内藏在密封的浮球内.

当磁环已被轴向充磁,其安装位置偏离于簧管中心,由于磁环厚度不于干簧管一根片的长度,因此磁环产生短的磁场几乎从单根簧片上通过,磁力线被短路二簧片之间无吸引力.干簧管触点处于断开状态,当动锤紧磁环时相应地可视为磁环厚度增加,此时二簧管触点处于闭合状态.

安装方式为例说明液位检测的工作过程.当液位在下限,浮球正置动狂依靠自重位于浮球下部,因此干簧管触点处于断开状态,在液位上升过程中,浮球由于动锤在下部,重心在下基本保持正轩状态不变.当液位接近上,由于浮球被支持点和导线拉住,浮球开始向正置方向倾斜,当越过水平测量位置时,浮球内动锤又上滑使浮球翻转成正置,同时干簧管触点断开.

调节支点的位置和导线的长度就可以调节液位的控制范围,同样采用多个浮球开关分别设置在不同的液位上分别给出液位信号可以对液位进行控制和.

三.规格型号和主要参数:(与日本FQ-8相似)

型号

FQS-1

FQS-2

FQS-3

FQS-4

FQS-5

输出触点

一点式

一常开

二点式-一常开
