| 品牌 | 海格 | 型号 | UHZ |
| 测量范围 | 0-5MM | 测量 | 0.5% |
| 测量管材质 | SUS304 |
一． 产品简介
磁翻柱液位计可用于检测各种塔罐，槽球型容器和锅炉等设备的介质液位。弥补了玻璃板（管）式液位计指示不清晰，易破碎等不足。不受高低温度剧变影响，全过程测量无盲区。显示醒目，读数直观，且测量范围大。它既可就地显示，也可以远传输出和控制报警等多种功能。它广泛应用于电力、石油、化工、冶金、、船舶、食品等行业的生产过程中的液位测量与控制。
二． 主要特点
1． 翻柱外壳采用铝合金及高温陶瓷、不腿色、
2． 指示新颖，读数直观、醒目
3． 测量范围大，不受其它槽高度限制
4． 指示机构与被测介质隔离，因而密封性好，性高
5． 结构简单，安装方便，维护费用底
三． 工作原理
液位计根据浮力原理和磁性耦合作用研制而成，当被测容器中的液位升降时，液位计主导管中的浮球也随之升降，浮子内的磁铁通过耦合传递到现场指示器，推动翻柱红、白翻转180度，当液位上升时翻柱由白色转为红色，当液位下降时，翻柱由红色转白色，指示器也由红色变为白色，指示器的红、白界位处为容器内介质液体的实际高度，从而实现液位的测量。
四． 技术指标
- 就地指示
测量范围：300～15000mm
测量：&plun;10mm
工作压力;0-4mpa
工作温度;-40~250℃
介质密度：≥450kg/m3
介质密度差：≤150kg/m3
介质粘度：≤150cp
接液材质：不锈钢（1Cr18Ni9Ti），内衬PTEE，PP
- 远传装置
供电电源：12..5~36VDC
输出信号:4~20mA
环境温度:-40~60℃
爆类型:本安型:ib ii cT4隔爆型:dii Bt4护等级:IP65功耗;0.5W
- 控制报警开关
触点容量:220VAC/1A
输出形式:常开常闭触点
报警::&plun;10mm
供电电源:24VDC或220VAC

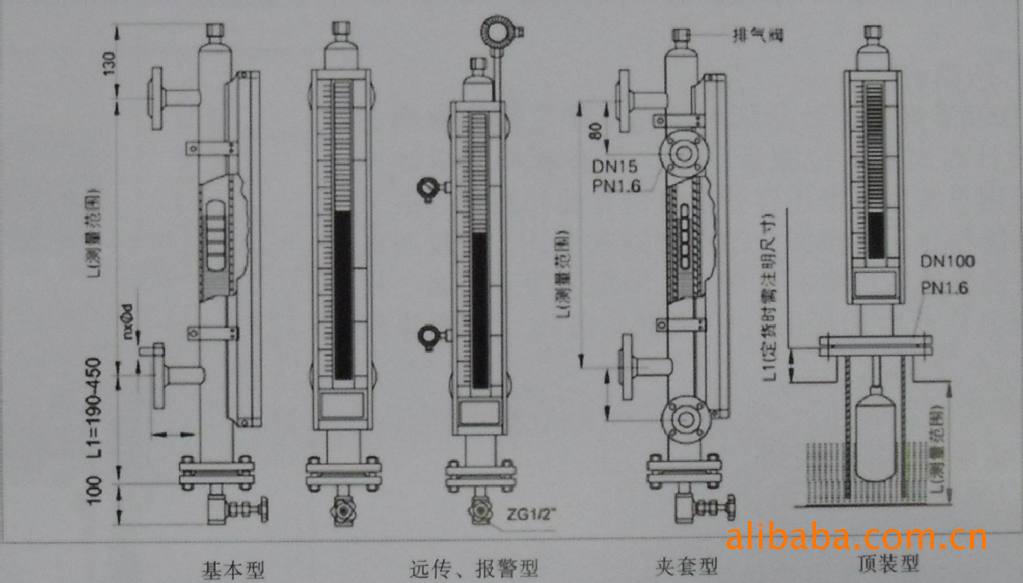

五.外形安装尺寸
六.型谱表
UHZ- |
| 磁浮子液位计 | |||||||||
浮子结构 | 54 |
| 磁性耦合翻球式 | ||||||||
58 |
| 磁性耦合翻板式 | |||||||||
59 |
| 磁性耦合翻柱室 | |||||||||
耦合形式 | S |
| 标准型 | ||||||||
T |
| 上带指示器型 | |||||||||
D |
| 下带指示器型 | |||||||||
介质类型 | Y |
| 液位测量 | ||||||||
J |
| 界位测量 | |||||||||
接液材质 | B |
| 不锈钢 | ||||||||
F |
| 聚四氟乙烯衬里 | |||||||||
V |
| PVC(聚氯乙烯) | |||||||||
压力等级 | 0.6 |
| PN0.6MPa | ||||||||
1.0 |
| PN1.0MPa | |||||||||
1.6 |
| PN1.6MPa | |||||||||
2.5 |
| PN2.5MPa | |||||||||
4.0 |
| PN4.0MPa | |||||||||
6.3 |
| PN6.3MPa | |||||||||
10 |
| PN10.0MPa | |||||||||
X |
| 其他压力等级 | |||||||||
报警方式 | D |
| 不带报警 | ||||||||
A |
| 带上限报警 | |||||||||
B |
| 带下限报警 | |||||||||
C |
| 带上下限报警 | |||||||||
供电电源 | dc |
| 24VDC | ||||||||
ac |
| 220VDC50HZ | |||||||||
输出信号 | W |
| 无远程变送装置 | ||||||||
U |
| 有远程变送装置,输出4-20mADC | |||||||||
爆类型 | /p |
| 普通型 | ||||||||
/i |
| 本安型 | |||||||||
/d |
| 隔爆型 | |||||||||
附件 | Z | 带蒸汽夹套 | |||||||||
S | 带霜玻璃 | ||||||||||
/LB | 配棚(本安型) | ||||||||||
/M | 配MXT-8000数显仪 | ||||||||||
UHZ-59SYF4.0CacU/iZ | 标志示例 翻柱式磁性浮子液位计,标准型,液位测量,聚四氟乙烯衬里,PN4.0,带上下限报警,220VAC,远传输出4-20mADC,本安型,带蒸汽夹套 | ||||||||||
