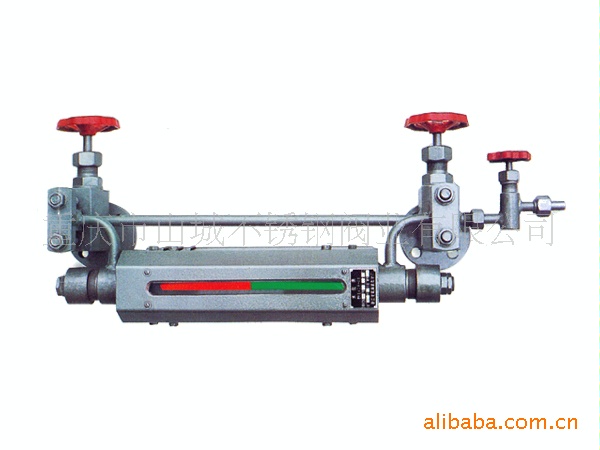

SF303、304、1030A石英管式双色水位表

概述：
　　SF303、原(1030A)型石英式双色水痊表是利用光学原理直接显示液面位置后次性仪表，可广泛用于高、中压锅炉汽包和贮存器上。这种水位表，在水汽车共存时，水相呈绿色，汽相呈红色，水位界线十分明显便于观察；当满水时，整个管柱呈绿色，汽满时，整个管柱红色，彻底克服了一般水位表满水或满汽时无法分辨，以致造成严重事故的缺点。同时，该表还具结构简单、维修方便、等优点。
结构原理：
　　SF303、304、1030A双色水位表由上阀、下阀、表体、排污阀、平衡管及灯罩等组成。
　　上阀和下阀除手动全开与全闭外，由于阀体的内部各有保险阀座与保险钢珠一枚，当石英管意外损坏时，保险钢珠在高压的汽水冲击下，顶向保险阀座，自动关闭表体的上下通道，直至手动关闭上、下阀为止。保险钢珠的复位，是通过平衡等取得压力平衡，造保险钢珠的自重而取得的，因此，不会出现假水位等不良现象。同时，这种水位表除备有专门护罩外，水位表表体本身就是一个好的护罩，故十分。
