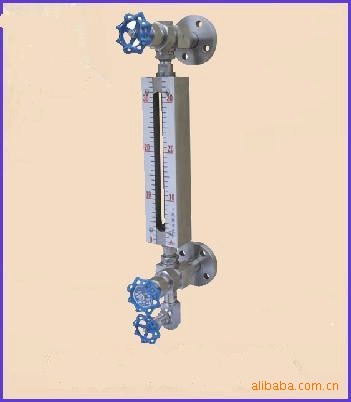

不锈钢XG49W型石英玻璃管液位计

概述
XG49W型锅炉单色石英管水位计主要用于各类承压容 器和工业蒸汽锅炉上的液位显示。由于选用了的增强型玻璃管，因此它比原X49H型锅炉平板水 位计更具性、性、显示更清晰、保养、维修更方便。它的外观无论从 体积或重量都比原来缩小了许多，仪表整体感觉小巧、新颖。它是二十一世纪 本公司专为锅炉行业设计的新一代的液位配套仪表。

结构原理
XG49W型锅炉单色石英管水位计上、下两端装有法兰与锅炉或容器的法兰
连通，通过水位计可直接观察到容器内液气的实际高度。
□ 特性比较：（XG49W型和B49X型）
型 号 XG49W X49H
外观 小巧、新颖 粗糙、较笨重
安装中心距（mm） 300~~500
可视高度 100~~300
重量、体积比 1.0倍 1.5倍
工作压力 ≤6.4MPa ≤4.0MPa
工作温度 -10~450℃ -10~250℃
维修装拆 方便 较繁
附加装置 照明、霜、蒸汽夹套 照明 □ 主要技术指标
●测量范围（安装中心距）：300、350、440、500······2000mm
●可视高度：100、150、240、300······1800mm
●被测介质工作压力： 1.6，2.5，4.0，6.4MPa
●工作温度：-10℃~+450℃
●伴热蒸汽压力：≤0.6MPa
●蒸汽夹套尺寸：G1/2″外螺纹
●观察距离：15M（自然光）50M（附照明）
●照明灯：36V AC 6W
●接口法兰：采用化工部1997年新颁发的HG20592~20635-97法兰标准。法兰通径DN20，DN25，如用户需采用其他标准（如GB、ANSI、DIN等标准）可根据用户需要设计。
□ 使用说明
●水位计使用时，应先缓慢打开阀门进液，然后特玻璃管预热20~30分钟，有温度后，方能打开两端阀门进水或其它介质。
●在使用过程中要求经常排污，避免污蚀阻塞通道，出现假水位现象。
●当石英管因意外损坏时，借助于仪表上下手柄将上下旋塞的塞子转90°，可阻止容器内的介质继续外流，此时，可更换损坏件。
□ 运输、贮存、安装、使用和维护
●包装后的水位计可用常规的运输工具运输，但应避免剧烈振动和雨雪直接侵蚀。
●水位计应放在温度0~40℃，相对湿度不大于80%的干燥通风室内，室外空气不应含腐蚀仪表的介质。
●水位计须垂直安装，其垂直偏差度应小于3°。
●水位计与容器之间应装有截止阀，以便清洗和检修时与介质隔离。
●根据介质情况，应定期对本体管进行清洗，清除管内的杂物。
