品牌	天辉	型号	HG5
测量范围	L=300~2000	外形尺寸	L=150~1850（mm）

产品名称:

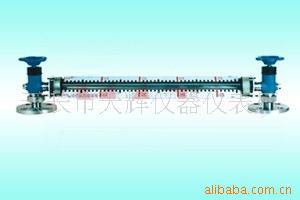

HG5型玻璃管液位计

产品说明:

玻璃管液位计的概述

HG5型玻璃管液位计是按原化工部HG5-227-80标准生产的就地式液位测量仪表，它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。

玻璃管液位计的结构原理

仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。
仪表两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以容器内介质外流。

玻璃管液位计的特点

●直读式仪表，读数。
●结构简单，维修方便。
●经久耐用。

玻璃管液位计的主要技术指标

●测量范围（安装中心距L）：300、500、600、800、1000、1200、1400、1700、2000mm
●工作压力：≤1.6MPa
●材质：碳钢、不锈钢
●工作温度：≤200℃
●连接法兰标准：HGJ46-91 PN1.6 DN20突面
其它法兰标准如/T、GB、ANSI等，请用户注明。
●伴热蒸汽压力：≤0.6MPa
●蒸汽夹套接头：G1/2"外螺纹
●钢球自封压力：≥0.2MPa

安装中心距L和标尺刻度L1的关系

L	300	500	600	800	1000	1200	1400	1700	2000
H	150	350	450	650	850	1050	1250	1550	1850

玻璃管液位计的使用须知

为自密封作用，容器内介质压力应大于0.2MPa。
在打开上下阀时，阀杆退出转数不得少于4转，以免钢球在自封时，碰到阀杆的。

型号、标记标准系列

名称	标准号	型号标志	规格（mm）
玻璃管液位计	HG5-227-80	DA I PN1.6	300 500 600 800 1000 1200 1400 1700 2000
玻璃管液位计	HG5-227-80	DB I PN1.6
玻璃管液位计	HG5-227-80	DA II PN1.6
玻璃管液位计	HG5-227-80	DB II PN1.6
玻璃管液位计	HG5-227-80	WA I PN1.6
玻璃管液位计	HG5-227-80	WB I PN1.6
玻璃管液位计	HG5-227-80	WA II PN1.6
玻璃管液位计	HG5-227-80	WB II PN1.6
液位计针形阀	HG5-227-80	（上）A I B I PN1.6
液位计针形阀	HG5-227-80	（下）A I B I PN1.6
液位计针形阀	HG5-227-80	（上）A II B II PN1.6
液位计针形阀	HG5-227-80	（下）A II B II PN1.6
