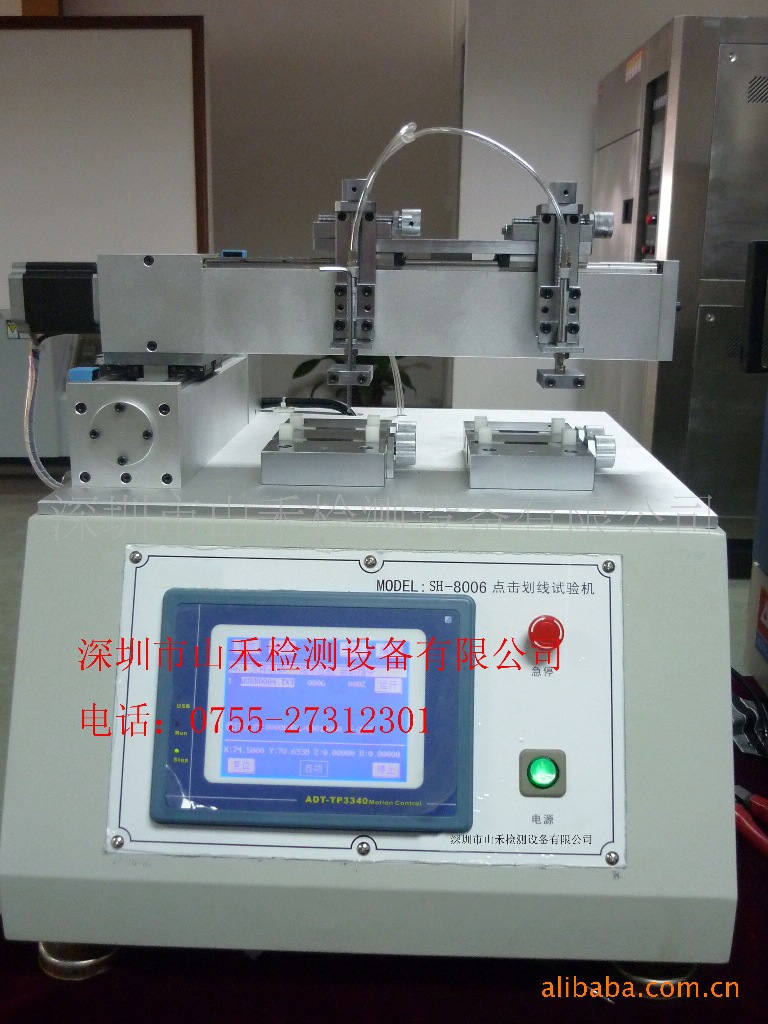

| 品牌 | 山禾 | 型号 | SH-8006 |
| 类型 | 伸缩疲劳试验机 | 外形尺寸 | 520mm X 460mm X 350mm（mm） |
| 重量 | 35（kg） | 适用范围 | 本机台适用于手机点击划线试验检测设备 |
| 装箱数 | 1 |
一、概要：
本机台适用于手机点击划线试验检测设备。
二、技术参数:
1. X轴移动距离 0～90mm
Y轴移动距离 0～150mm
2.移动速度 100～3600 mm/min
3.压力范围 100～500gf
4．按压头直径 10mm
5．电 机 扭距0.9N.M
6．手写笔点击测试：压力100-300gf
7.手写笔划线测试：压力100-250gf
8.体 积 520mm X 460mm X 350mm
9.电 源 1φ50Hz AC220V 1A
10.重 量 约35kg
三、技术规格：
1、机台工作原理：
输入座标数据，或操作者自定义轨迹，通过单片机对数据处理，完成对步进电机实行控制，实现相关动作。
2、工作方式：
- 利用触摸屏的方向键，实现对步进电机的点控制。
- 自动方式：操作者自定义轨迹，设定电机的运行速度，运行次数，实现步进电机的自动控制。
3、测试项目：
a.手机触摸屏划线：速度不大于3000mm/Min，轨迹由操作者自定义，划线杆自重100g, 其上可加砝码。
b.触摸屏点击：将点击头装于气缸上，压力由调减压阀来控制
