万向型双金属温度计(图)

WSS系列万向型双金属温度计是一种适合测量中、低温的现场检测仪表，可直接测量气体、液体和蒸汽的温度，具有防水、防腐蚀、耐震支、直观易读、耐用等特点。广泛应用于石油、化工、机械、纺织、印染、热力发电等工业测量和科研部门。
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时， 带动指针 旋转，工作仪表便显示出热电势所应的温度值。

主要技术参数

测量范围

应用

     电接点双金属温度计应用于生产现场对温度需自动控制和报警。可以直接 测量各种生产过程中的 -80 ℃ -+500 ℃范围内液体、蒸汽和气体介质温度。

2、特点

    现场显示温度，直观方便；
    具有自动切断电源和报警功能；
    安全可靠，使用寿命长；
    多种结构形式，可满足不同要求

3、工作原理

    电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点接触或断开的同时，使电路中的继电器动作，从而自动控制和报警。

4、主要技术参数

    产品执行标准：
      JB/T8803-1998
      GB3836-83
    标度盘公称直径： 100
    等级：1.0、1.5
    热响应时间：≤40s
    防护等级：IP55

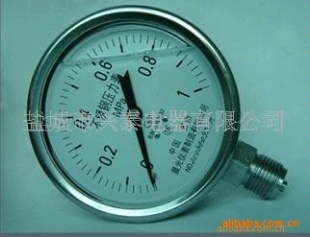

结构原理 　　仪表由导压系统（包括接头、弹簧管、限流螺钉等）、齿轮传动机构、示数装置（指针与度盘）和外壳（包括表壳、表盖、表玻璃等）所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽浸入。对于在外壳内充液（一般为硅油或甘油）的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。

产 品 说 明

一:耐震双金属温度计是一种适合测量中，低温的现场检测仪表，可用来直接测量液化、气体的温度。与国内同类产品的比较：仪表等级达到1.0级，仪表上壳采用防腐材料，其耐温性可以高达200℃，为-40℃。法兰式结构，双层密封胶圈，故防腐，防水性能好。保护管焊接采用全自动氩气保护管、焊缝牢固、晶间腐蚀小。标度盘是铝氧化印刷盘，表面清晰式样美观。指针为内可调式。 二:主要技术指标 1:使用范围:; -50-50℃;-20-80℃;0-50℃;0-100℃;0-120℃;0-150℃℃;0-200℃;;0-300℃;0-400;0-500℃特殊可定做. 2:安装罗牙(活动牙和固定牙均可定做) 27×2mm;3/4;1/2;1/4 3:表盘直径为:100mm,径向安装型. 三、使用和维护 1、双金属温度计在保管、使用和安装中，应避免碰撞支承管，切勿使支承管弯曲变形及将表壳扳手使用。 2、各类双金属温度计不宜用于测量敞开容器内介质温度，带电接点温度计，不允许在强烈震动下工作，以免影响接点可靠性。 3、在压力大于1.5MPa时，应选用JX系列保护管。 四、订货须知 1、订货时须写明产品的型号、测量范围、连接方式及规格、插深、外壳直径、等级、支承管外径等。 2、有特殊要求时，须具体注明。
