XL-A2P (导轨式) 放大器
变送器XL-A2P 二进一出/4-20mA

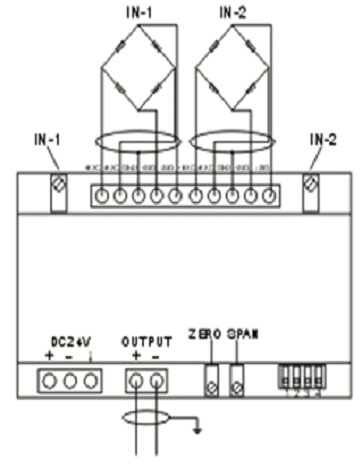

接线方式
产品内容说明 1 ： 2/10000 2 非线性： ≤0.008%F.S 3 点温漂: ≤0.4μV/℃ 4 量程温度系数: ≤10ppm/℃ 5 满量程净输入信号范围： -30 mV ~ +30mV 6 模拟输入信号灵敏度： 0.5uV /d（小） 1.5uV/d（推荐） 7 调整范围： +- 50%FS 8 显示： 无显示 9 工作环境温度： -15℃~ 45℃ 10 相对湿度： ≯ 90%（无结露） 11 供电电源： +18 ~ +24 VDC，0.5A 12 传感器供桥电压： DC 5V，12V可选，可接4只阻不低于350Ω传感器 13 输出可选： 0~5V，0~10V，0~20mA，4~20mA

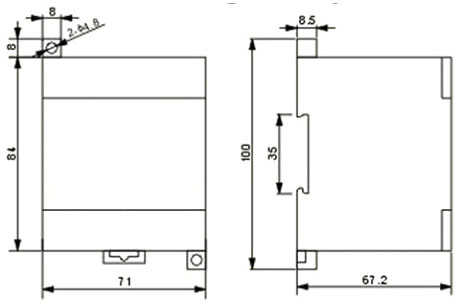

外型尺寸mm(inch)
调试方法： ZERO 位调节（皮重不得过总量程的50%，调节ZERO 电位器使输出为0V或4mA） SPAN 秤量调节（在传感器上加载等于总秤量的砝码，调节SPAN 电位器使输出值为10V或20mA） 注：建议反复调节3次；如没有相当于总量程的法码，加载的砝码量不能小于总量程的20%。 |
