| 品牌 | 带热电偶（阻）双金属温度计 | 型号 | WSSE-401 |
| 类型 | 热电偶双金属温度计 | 测量范围 | -80-+40（℃） |
| 表面直径 | 100（mm） | 等级 | 1。5 |

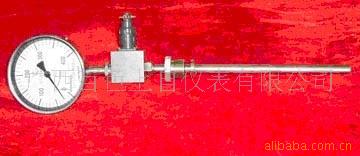

名称:带热电偶（阻）双金属温度计
型号:
1、应用
采用双金属温度计与热电偶/热电阻一体的方式,既满足现场测温需求，亦满足远距离传输需求,可以直接测量各种生产过程中的 -80-+500 ℃范围内液体、蒸气和气体介质以及固体表面测温。
2、主要技术参数
标度盘公称直径：100、150
热响应时间：≤40s
等级：1.0、1.5
热电偶：I级 1.5℃；II级 2.5℃
热电阻： &plun;（0.15+0.005ItI）B 级 &plun;(0.30+0.005)
护等级：IP55
3、外形及尺寸
形 式 | D | A | B | E | d |
径向型 | 105 | 23 | 73 |
| Φ10 |
155 | 23 | 73 |
| ||
轴向型 | 105 | 50 | 110 | 34 | |
155 | 50 | 110 | 34 | ||
万向型 | 105 | 23 | 178 | 120 | |
155 | 23 | 178 | 120 | ||
电接点轴向型 | 105 | 40 | 135 |
| |
电接点径向型 | 105 | 72 | 150 | 42 | |
电接点万向型 | 105 | 40 | 175 | 98 |
4、型号及规格
型 号 | 分 度 号 | 测温范围℃ | 等级 | 保护管材料 | 长度 |
WSSE-401 | E | -80-+40 | 1 ． 5 | 1Cr18Ni9Ti | 150 |
WSSE-501 | |||||
WSSE-411 | |||||
WSSE-511 | |||||
WSSE-481 | |||||
WSSE-581 | |||||
WSSP-401 | Pt100 | ||||
WSSP-501 | |||||
WSSP-411 | |||||
WSSP-511 | |||||
WSSP-481 | |||||
WSSP-581 | |||||
WSSXE-401 | E | ||||
WSSXP-401 | Pt100 | ||||
WSSXE-411 | E | ||||
WSSXP-411 | Pt100 | ||||
WSSXE-481 | E | ||||
WSSXP-481 | Pt100 |
注： 热电偶 I 级，热电阻 A 级按协议订货；
保护管其余材质根据协议订货
5、 选型须知
a 型号
b 热电偶/热电阻分度号
c 热电偶/热电阻等级
d 双金属温度计等级
e 测温范围
f 安装固定形式
g 保护管材质
h 长度
例A：热电偶双金属温度计，轴向型，E型 I级 测温范围0-400℃。活动螺纹M27x2，保护管316长度300mm.即为：WSSE-401 0-400℃ l=300mm I级 保护管316
