| 产品型号 | XGY-16 | 产品规格 | 0.05-16 |
| 外形尺寸 | 0（mm） | 重量 | 0（Kg） |
| 产品用途 | 塑料管材耐压与爆破试验 |
一、概述：XGY-16管材耐压爆破试验机是PLC和触摸屏操作。压力数值任意设定（0.00-14.00Mpa）。实际显示压力分辨率0.01 Mpa，升压速度快，控压&plun;1%高与标准。到设定压力后自动计时(1-9999小时)。每一路试验压力可单独设定。温度传感器测量温度（室温-95℃），并由温度数字表输出温度值。该机主要用于塑料管材及复合管材长期静液压和爆破试验。主机为三路设计（各路压力可随意设定），三路压力单独作用在每个试样上。其中一个试样破坏不会对其它试样产生干扰，其它试样可继续试验。本产品合GB/T6111、ISO1167、GB/T18252及相关材料所适用的标准。可以适用PVC、PE、PP、PB等及复合材料的压力检测。
二、打开主机电源液晶触摸屏显示如下：

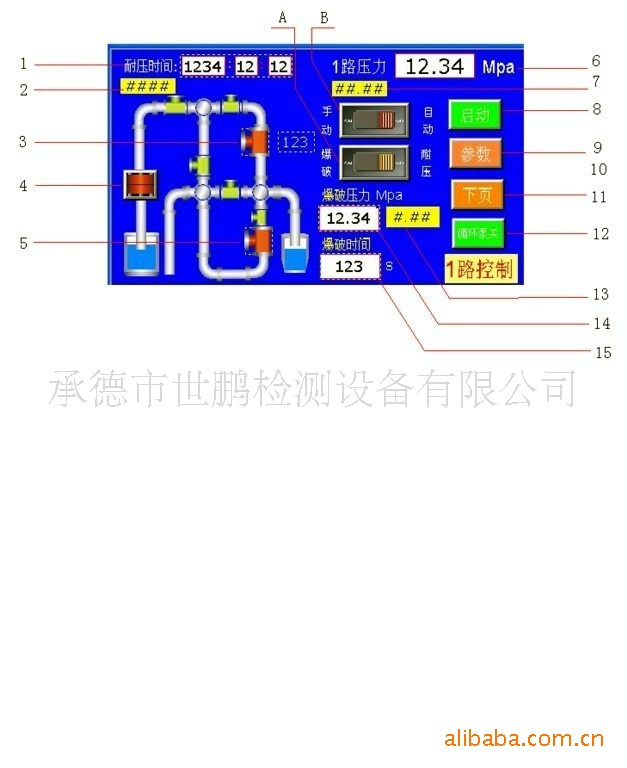

三、在此液晶触摸屏上任意点触摸，显示试验主页如下：
1、静液压试验时间自动计时实际值；2、静液压试验时间设定值；3、手动/自动进压电磁阀
4、主压力增压泵；5、手动/自动卸压电磁阀；6、静液压试验压力实际值；7、静液压试验压力设定值；8、静液压试验/爆破试验启动开关；9、静液压试验时间、压力输入功能等同与2+7；11、翻页按键；12、循环泵启、停功能键；13、爆破试验压力系数输入；14、爆破试验爆破压力；15、爆破试验爆破时间自动计时。
四、A：触摸“耐压”或“爆破”选择要做静液压试验或爆破试验。
B：触摸“手动”或“自动”选择试验方式。手动状态用于检测图二-3、图二-5电磁阀功能是否正常。
五、做静液压试验：依据GB/T6111标准
①：选择好试样：小试样长度为试样直径的3倍，大管径自由长度为1米。
②：将管材试样夹具安装好并装满水后与主机相连。
③：触摸图二-2（静液压试验时间设定值）后输入时间值。
④：触摸图二-7（静液压试验压力设定值）后输入压力值
⑤：触摸图二-8（静液压试验/爆破试验启动开关）试验开始进行，等到图二-6（静液压试验压力实际值）显示的压力值设订值时，图二-1（静液压试验时间自动计时实际值）开始自动计时，试样开始试验。
⑥：按图二-11（翻页按键）到Ⅱ路控制界面重复①—⑤……
六、做爆破试验：
①：选择好试样：小试样长度为试样直径的3倍，大管径自由长度为1米。
②：将管材试样夹具安装好并装满水后与主机相连。
③：触摸图二-13（爆破试验压力系数输入）输入数值。
④：触摸图二-8（静液压试验/爆破试验启动开关）试验开始进行。
⑤：结果分别在图二-14、图二-15显示出来。
七、主要技术指标：
- 压力：16Mpa（可按客户需求订做）
- 加压范围：0-14Mpa
- 恒压：+1%；-1%
- 恒温范围：室温-95℃
- 恒温：&plun;1℃
- 计时范围：0-9999小时59分59秒
- 计时：1秒
- 试样数量：每次3个（常规）
10. 试样长度：3*d(250-1000mm)
11. 密封接头：A型
12. 主压力泵：吉安特（）
13. 蓄能器：布柯玛隔膜水型
14. 电磁阀：德国（）
15. 管路连接件：不锈钢
16. 触摸屏：台湾
17. 压力变送器：德国（）
- PLC（可编程控制器）产地：台湾
八、水箱
水箱内尺寸600 mm *600mm*900mm（内胆为不锈钢材质）
九、增压系统图片：
