| 产品型号 | ZY6014K | 外形尺寸 | 8000（mm） |
| 重量 | 50（Kg） | 产品用途 | 各行各业质检与试验 |

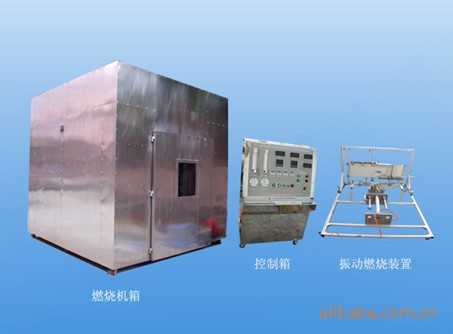

ZY6014K冲击震动/淋雨燃烧试验机
该试验机的性能要求,包含耐火试验、喷水耐火试验以及机械耐火试验，适用于额定电压不过450/750V的矿物缘电缆,在火焰条
件下较长时间保持电路完整。合英国耐火电缆标准BS6387《在火灾情况下保持电路完好的电缆性能要求规范》。
一、 耐火试验：耐火试验台包括以下部分
1.1：电缆支撑系统
1.2：连续检测装置
1.3：热源
电缆支撑系统:电缆通过夹子横向夹住电缆护套两端。电缆的中间部分是由两个金属环（间隔距离300mm）固定，金属环同装置的其
他金属部分接地。电缆支撑装置见图1。对于直径小于10mm无铠装电缆，或者其他一些在试验期间发生明显位移的电缆，为3个金
属环，每个固定在原来金属环约150mm处。连续检测装置:试验时让电流通过电缆的线芯，一个三相星形连接的变压器或三个单
相变压器（或一单相变压器，如果试验为单芯电缆），并且有的能力保持在测试电压下允许泄漏电流3A。在电缆的另一
端每根芯线连接一盏灯，并在电缆额定电压下加载接近0.25A的电流
1.3.1:热量是一个610毫米长的可以强制供应甲烷、火焰密集的管式燃气燃烧器。
1.3.2:温度测量：直径为2mm铠装的温度计放在靠近进气口，平行于燃烧器75mm上方
1.3.3:试验火焰温度及时间：（见BS6387燃烧等级）
A 650。C&plun; 40 °C-3小时 B 750。C&plun; 40 °C-3小时 C 950。C&plun; 40 °C-3小时 S 950。C&plun; 40 °C-20分钟
1.3.4:试样：试样是成品中的一段，不低于1200mm，两端各去掉100mm的护套及覆盖层。在电缆两端的导线应依照电气连接。
1.3.5:试验电压：200~1000V可调
二、耐水火试验：包括以下部分
2.1：电缆支撑系统
2.2：连续检测装置
2.3：热源
电缆支撑系统:电缆连接在两条25mm宽的刚板组成的金属支架上，支架用金属夹固定见图二，夹子的间距为200mm。电缆连接
在支架上，金属框架接地。连续检测装置:在试验时让电流通过电缆的线芯，三个单相变压器，并且有的能力保持在测试电压下允许泄漏电流3A。在电缆的另一端每根芯线连接一盏灯，并在电缆额定电压下加载接近0.25A的电流。
2.3.1:热量：一个条状的燃烧器长度为400mm能燃烧到400mm的电缆试样。燃烧器装配可以调整，能提供一个明亮的火焰，温度为650 &plun; 40 °C，
2.3.2:温度测量：直径为2mm铠装的温度计放在电缆的下表面
2.3.3:试验火焰温度： 650。C&plun; 40 °C
2.3.4:喷水：一个喷头安装在测试支架上，在燃烧器的正中间.水压250KPa到350KPa，在试样附近喷洒0.25升每平方米到0.30升每平方米的水。此速率需要用托盘测量,此盘有的深度,让他的长轴平行于电缆的轴线并居中放置。此托盘约100mm宽400mm长。
2.3.5:试样：试样大于1500mm取自成品，并且已经在环境温度下做过弯曲试验，两端各去掉100mm的护套及覆盖层。在电缆两端的导线应依照电气连接与制造商的建议作出适当的处理
2.3.6:试验电压：200~1000V可调见图三
三、耐机械震动与火：包括以下部分试验装置所示，将组件固定在开槽框架的相应位置。
3.1电缆固定在一面垂直的墙上，用耐热不燃材料固定在钢板上；
3.2变压器连接保险丝跟灯，用来表明电路是持续的
3.3震动装置
3.4热源
墙及其安装
墙是由耐热、阻燃材料组成，并固定在两条水平的钢梁上，一条在板的上部，另一条在板的底部。此板约长900mm，宽300 mm，厚9 mm，并且墙的总重（即板加支撑框架）为10 &plun; 2 kg.。每条钢梁是长约1m，25mm的方形钢管。如果需要填充物质，则需将其放置在钢梁的内部。须将上部钢梁固定在板上，以使其上表面和板的上部边缘平齐。每根钢梁及板的外边缘都有一水平孔，其位置由特定的支撑衬垫及支撑框架的需求决定。墙由4个橡胶衬套粘结在框架上，衬套直径约为32mm厚20mm。
连续检测装置:在试验时让电流通过电缆的线芯，三个单相变压器，并且有的能力保持在测试电压下
允许泄漏电流3A。在电缆的另一端每根芯线连接一盏灯，并在电缆额定电压下加载接近0.25A的电流。
3.3.1:热量：一个条状的燃烧器长度为400mm能燃烧到400mm的电缆试样。燃烧器装配可以调整,能提供一个明亮的火焰,温度为650 °C
3.3.2:温度测量：直径为2mm铠装的温度计，温度计穿过墙面是温度计一段距墙8mm到10mm。温度通过下列程序测出：在低碳钢棒的一端，直径3mm&plun;5%长度300mm绑上一根温度计，使其能够测到棒的温度。抓住该棒接近火焰使其与火焰的距离保持在40mm到50mm。这个温度当火焰温度为950°C时，钢棒的温度在10s到20s能400°C，当火焰温度为650°C时，该棒温度在20s到40s能400°C.
3.3.3:试验火焰温度及时间：测试温度需要从下表选择：X 650 &plun; 40 °C Y 750 &plun; 40 °C Z 950 &plun; 40 °C
3.3.4:震动装置
震动装置由一根低碳钢棒（直径25mm&plun; 5 %，长600mm&plun; 5 %）。该棒纵切面平行于墙面，高过墙顶部200mm。一个轴将其分为200mm和400mm两部分，长的部分朝向墙面。相隔30&plun; 2S从60°C从平行位置掉落到墙的中间位置。
3.3.5:试样：试样是成缆中的一段不低于1200mm，两端各去掉100mm的护套及覆盖层。在电缆两端的导线应依照电气连接与制造商的建议作出适当的准备。电缆需要从中间弯曲成两段接近等长、平行部分。弯曲部分的直径为6D，D表示电缆的外径。使电缆成Z字形，两端固定处距离水平13D。
电缆需要用铜夹固定在墙上，电缆的安装需要参考制造商。夹子需要固定在电缆的两个弯曲部分，弯曲中间部分是垂直的：在电缆变为水平的部分，相邻夹子的距离相等约为150mm到200mm
3.3.6:试验电压：200~1000V可调
