| 产品型号 | KYS-I | 产品规格 | 16A |
| 外形尺寸 | 660×430×380+1000×490×1000（mm） | 重量 | 118（Kg） |
| 产品用途 | 测试开关寿命 |
KYS-I开关寿命试验机
同时测试4只开关。
提供测试条件：
被测开关控制
240V、5-20A负载
的情况下，测试
开关的工作次数。
22000元/台
（包括国内运费）
KYS-I型开关寿命试验机产品说明
前 言
KYS-I型开关寿命试验机是我所根据用户（广大墙壁开关生产厂家）要求而设计生产的，是针对墙壁开关的各项电性能指标及寿命的测试试验机。同时操作四路开关、对四路开关的电流可作不同调节，并进行通断寿命计数。在对电源墙壁开关的试验过程中，用户可根据自己的意愿对开关触点及材质的疲劳进行检测。本产品具有体积小，可分体（试验机与负载箱可分开安装，也可合并安装），操作简单，性能稳定，深受广大墙壁开关生产厂家的好评。
一、 工作原理
KYS-I型开关寿命试验机由试验机与负载箱两部分组成。其工作原理为：
1、 机械部分：由转速可调马达通过连轴带动凸轮转动，由凸轮带动连杆产生前后往复直线运动，使得被测开关通断循环。
2、 电路部分：220V交流电压通过负载电阻（纯阻性）与被测开关串联。测试电流大小改变负载电阻的大小来选择。本机器由两各5A和一各6A的组合来选择电流，16A。
1
二、 技术参数
仪器的正常工作条件：
1.环境温度：-20℃至40℃
2.相对湿度：<80％
3.无强烈机械振动，无强烈电磁干扰和其它辐射干扰，无大量的灰尘和腐蚀性气体。
4.电源电压：220V&plun;10％ 60Hz交流电
5.试验机功耗 50W
负载箱功耗 每组功耗3650W
(试验机中4路测试开关的频率相同，初相角分别为0、90、180、270度，以使各路的负载时间上错开)
6.体积：
试验机 66cm×43cm×38cm
负载箱 100cm×49cm×100cm
7.重量：
试验机 28kg
负载箱 90kg
三、 使用方法
试验机同时可以检测四只开关，检测时可以用二种方式进行：一种方式为不带负载，对被测开关的材质进行机械疲劳寿命检测（这种方式只是测试开关各活动部分的性）；一种方式为带负载检测，对被测开关通上额定电流进行寿命测试（测试结束后再看被测开关各种性能是否合格）。
1. 试验机前面板部分可作为机盖掀起（图1），将被测开关安装在试验机内的测试架上，调节顶杆高度，使得顶杆前后移动时，被测开关正好一合一开。
图1 试验机示意图
2. 将试验机与负载箱用电缆连接好，接通220V 60Hz电源。
3. 将负载箱（图2）上各拨动开关拨到off位置。按红色按扭开关使电源接通。
4. 移动试验机中被测开关上的顶杆，使被测开关处于闭合状态。
5. 打开负载箱（图2）上每路对应的拨动开关，使得拨动开关上面指示适应的电流值，每路的三个拨动开关分别是5A+5A+6A，对应拨动开关下面的旋扭作为电流的微调。
6. 左边4只计数器每只的二位间的下方有一清小按键，按一下这4只清小按键，将试验机上的4只计数器清。
7. 右边的计数器（图1）的下方有三只小按键，从左至右，清键，第二移位键，第三设定键。用这三键可以对测试次数进行设定，先按清键清，然后按移位键选要改值的数位，再按设定键（只增）设定该位的值；然后用移位键与设定键选要改值的其它数位。

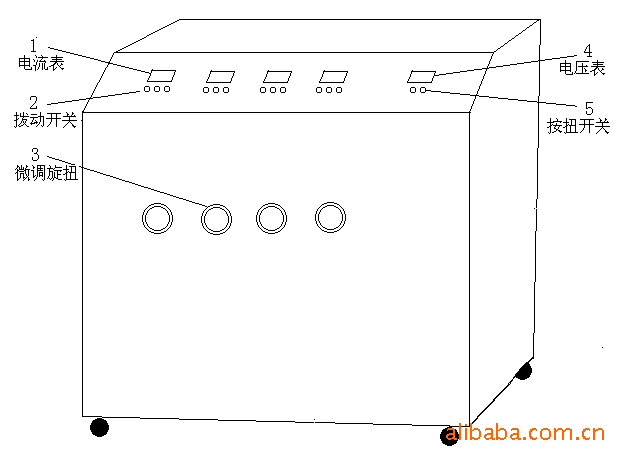

图2 负载箱示意图
8. 旋转试验机（图1）上的测试速度旋扭，使测试速度按照所需要的速度进行测试，直至设定测试次数到，或开关损坏测试结束。
四、 装箱清单
1． 试验机 1台
2． 负载箱 1台
3． 说明书 1本
4． 电源线 1条
5． 连接电缆 1条
6． 商检换证凭单 1份(出口机带)
