济南思达供应WDS系列弹性体改性沥青水卷材试验机

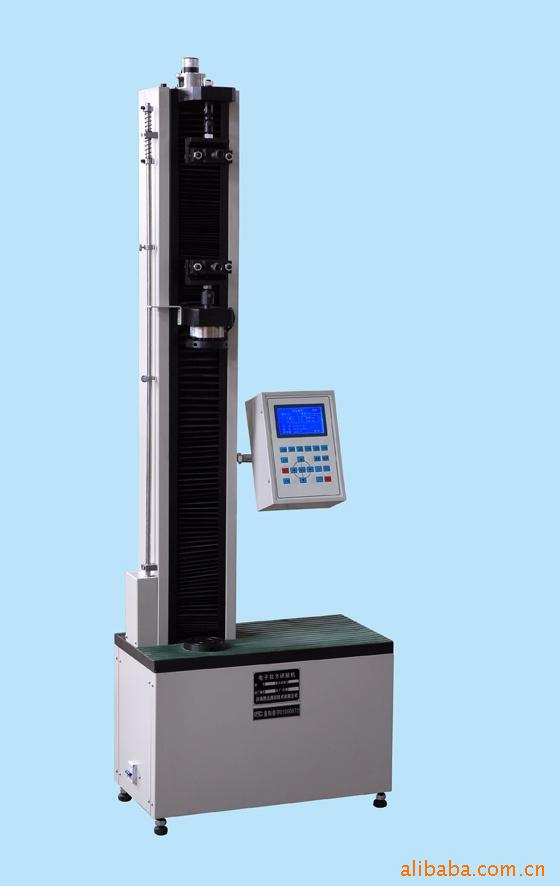

WDS型液晶显示水卷材试验机

一、        产品简介：

WDS型微机控制水卷材试验机是专门针对水卷材检测行业设计的一款试验机，面向水卷材生产企业，建工交通检测企业，科研院所而设计的电子拉力试验机。满足弹性体改性沥青水卷材GB18242-2008，塑性体改性沥青水卷材GB18243-2008，石油沥青玻璃纤维胎水卷材GB/T14686-2008，铝箔面石油沥青水卷材JC/T504-2007，沥青复合胎柔性水卷材JC/T690-2008，自粘橡胶沥青水卷材JC840-1999，改性沥青聚乙烯胎水卷材GB18967-2003，自粘聚合物改性沥青聚酯胎水卷材JC898-2002，道桥用改性沥青水卷材JC/T974-2005，聚氯乙烯水卷材GB12952-2003，氯化聚乙烯水卷材GB12953-2003，高分子水材料部分片材GB18173.1-2006，三元丁橡胶水卷材JC/T645-1996，氯化聚乙烯-橡胶共混水卷材JC/T684-1997，路桥用塑性体(APP)沥青水卷材JT/T536-2004，沥青水卷材拉伸性能GB/T328.8-2007，高分子水拉伸性能卷材GB/T328.9-2007，性能(钉杆法)GB/T328.18-2007，高分子水卷材性能GB/T328.19-2007，沥青水卷接缝剥离性能材GB/T328.20-2007，高分子水卷材接缝剥离性能GB/T328.21-2007，沥青水卷材接缝剪切性能GB/T328.22-2007，高分子水卷材接缝剪切性能GB/T328.23-2007等标准要求，试验机主机与辅具的设计融汇了我公司的技术，外形美观，操作方便，性能稳定。系统通过思达控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密丝杠副带横梁上升、下降，完成试样的拉伸力学性能试验，无污染、噪音低，效率高，具有较宽的调速范围。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

二、主要技术指标：

1、机型：单臂（液晶显示）

2、操作方式：全中文菜单操作

3、测量范围：试验力的2%—100%

4、精度级别：1级

5、试验力准确度：示值的&plun;1%

6、变形显示误差：≤&plun;(50+0.15L)

7、试验力：小分辨力0.01N

8、位移测量：分辨率为0.01mm

9、变形准确度：&plun;1%

10、液晶显示内容：试验力、位移、峰值、运行状态、运行速度等

11、无级调速：采用直流伺服电机及控制系统

12、试验空间调整机构：电机，同步带传动

13、电机功率：0.4KW

14、调速范围：1mm/min~~500 mm/min

15、试验行程：600mm（可根据客户需求定制）

16、拉伸空间：600mm（可根据客户需求定制）

17、压缩空间：600mm（可根据客户需求定制）

18、主机尺寸：540*280*1700mm

19、外观：合GB/T2611标准

20、成套性：合标准要求

21、试验保护功能：过载保护

22、保护装置：限位开关

23、供电电源：200V 50Hz

24、重量：约200Kg

25、工作环境：室温～45℃，湿度20%～80%

三、主要功能及特点：

1、调速系统：采用伺服电机和减速机，性能稳定，具有过流、过压、过载等保护装置。

2、传动机构：传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。

3、附具连接：万向节采用十字插销结构，而且具有摆角限制功能，一方面便于试样夹持，试验同心度，另一方面很好的消除了不规则试样对传感器的影响。

4、操作系统：触摸健操作方式，液晶显示器实时显示，全中文操作，克服了老式数码管显示容易发生故障的难题，并且美观大方、方便快捷。

5、自动标定：系统可自动实现示值准确度的标定.

6、自动显示：在整个试验过程中，液晶实时显示试验力、位移、峰值、运行状态、运行速度等。

7、自动控制：试验参数输入完毕，可自动完成试验过程。

8、试样判断：试样断裂后，移动横梁自动停止移动。

9、限位保护：具械和程控两级限位保护功能。

10、附具：除配有标准拉伸或压缩附具外，也可根据用户需要配备附具。

四、系统基本配置：

1、试验机主机(单臂)                               1台

1.1伺服电机                                       1个

1.2减速系统                                      1套

1.3负荷传感器                                    1只

1.4精密丝杠副                                    1套

2、光电编码器                                    1只

3、限位开关                                     1套

4、操作仪表盒                                   1个

5、微型打印机                                    1个

6、拉伸附具                                     2套

7、随机工具                                     1套

8、电源连接线                                    1套

9、技术资料：包括：使用说明书合格证、装箱单

五、质量：

设备在订货方正式验收合格后，视为正式交货。设备三包期为正式交货之日起一年。在三包期内，供货方对设备出现的各类故障及时维修服务。对非人为造成的各类件损坏，及时更换。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积协助订货方完成维修任务
