| 品牌 | 新纪元 | 型号 | WEW-300C |
| 类型 | 液压式试验机 | 测量范围 | 300（kN） |
| 0.5 | 调速范围 | 70（mm/min） | |
| 负荷 | 300（kN） | 拉伸空间 | 600（mm） |
一.功能及结构简述

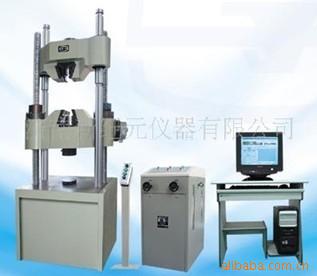

●WEW-300C微机屏显式液压试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验，增加简单的附件和装置，还能对木材、水泥、混凝土、橡胶及其制品进行试验。
●主机采用油缸下置式结构，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下方下横梁和工作台之间，通过下横梁的移动调整试验空间，采用电机、蜗轮蜗杆、螺母转动带动下横梁升降。
●测力机构采用传感器测力，使用公司自主研发的微机屏显系统，能够显示试验力、峰值、变形和各种试验曲线，能够打印各种试验。（需要定制），用户也可以自己编辑试验的格式。
二、主要技术参数
序号 | 技术名称 | 参 数 |
1 | 试验力kN | 300 |
2 | 试验力示值相对误差 | ≤示值的&plun;1% |
3 | 试验力测量范围 | 试验力的2%~100% |
4 | 夹紧方式 | 液压夹紧 |
5 | 圆试样夹持直径mm | Φ10~Φ32 |
6 | 扁试样夹持厚度mm | 0~15 |
7 | 扁试样夹持宽度mm | 76 |
8 | 拉伸试验空间mm | 600 |
9 | 压缩试验空间mm | 550 |
10 | 控制柜外形尺寸mm | 610×700×1100 |
11 | 主机外形尺寸（包括活塞行程）mm | 1000×600×2365 |
12 | 电机功率kW | 2.3 |
13 | 主机质量kg | 2300 |
14 | 立柱净间距mm | 530 |
15 | 上下压盘尺寸mm | Φ125 |
16 | 弯曲支辊间距mm | 350 |
17 | 弯曲支辊宽度mm | 140 |
18 | 容许弯曲度mm | 100 |
19 | 剪切试样直径mm | Φ10 |
20 | 活塞行程mm | 250 |
21 | 活塞移动速度mm/min | 约70 |
22 | 试验空间调整速度mm/min | 约120 |
三、标准配置
序号 | 名 称 | 规 格 | 数 量 | 备 注 |
1 | 主机 |
| 1台 |
|
2 | 控制柜 |
| 1台 |
|
3 | 测控系统 |
| 1套 |
|
4 | 引伸计 | U-10/50 | 1只 | 北钢院 |
5 | 传感器 | CYB-12SA | 1只 | 中航机电 |
6 | 计算机 | 赛扬C3.0/集成显卡/256MDDR/80G/CD光驱 | 1台 | 联想 |
7 | 打印机 | HP1368（A4、喷墨打印机） | 1台 | HP |
8 | 计算机桌 |
| 1张 |
|
9 | 圆试样拉伸钳口(mm) | Φ10~Φ20，Φ20~Φ32 | 各1副 |
|
10 | 扁试样拉伸钳口(mm) | 0~15 | 1副 |
|
11 | 压缩试验附具 |
| 1套 |
|
12 | 弯曲试验附具 |
| 1套 |
|
13 | 剪切试验附具 |
| 1套 |
|
14 | 随机工具 |
| 1套 |
|
15 | 随机文件 |
| 1套 |
|
