微机控制电液伺服试验机

             微机控制电液伺服材料试验机

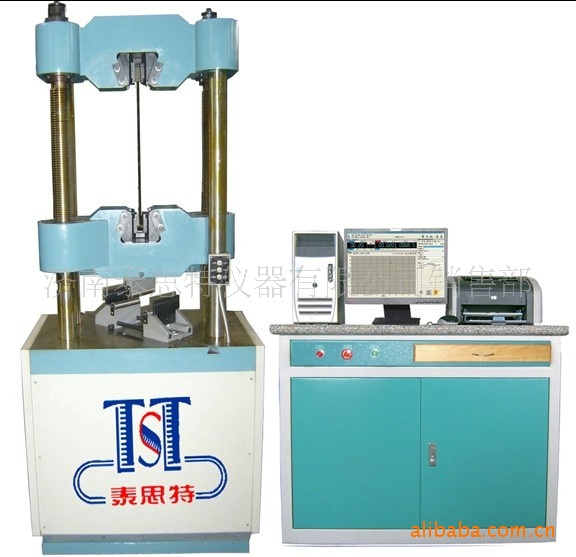

一、       设备名称：微机控制电液伺服材料试验机

二、       型号：WAW-300B

三、       用途及特点

微机控制电液伺服系列试验机主要是对金属、非金属材料之拉伸、压缩、弯曲和剪切等多项力学性能试验和分析的设备；通过微机自动控制试验力、位移、速度，闭环控制，从试验数据的获得、处理、打印，实现自动化，可以的按标准GB228-2002等进行试验，试样的夹持采用液压夹头，操作方便、、。是航空航天、石油化工、工矿企业、科研机构、大专院校、质检、商检等部门的理想检测设备。

四、       主要技术参数

1、             试验力：300KN

2、             试验力测量范围：2%—100%

3、             力值分辨率为：1/500000码

4、             试验力示值：（内控&plun;0.5%）

5、             位移测量分辨率：0.01mm

6、             变形测量：&plun;0.5%

7、             恒力、恒变形、恒位移控制范围：2%—100%FS

8、             恒力、恒变形、恒位移的控制：

                 设定值＜10%FS时，设定值的&plun;1.0%以内

设定值≥10%FS时，设定值的&plun;0.5%以内

9、             变形速率控制：速率＜0.05%FS时为&plun;2.0%设定值以内

                       速率≥0.05%FS时为&plun;0.5%设定值以内

10、         活塞位移移动速度：120mm／min;

11、         拉伸实验空间：620mm

12、         压缩实验空间：620mm

13、         圆试样夹持直径：φ13-φ40 mm

14、         扁试样夹持厚度：0- 15mm

15、         主机外形尺寸：800&tim;500&tim;1980

16、         重量：2.2t.

五、配置介绍

   1、泰思特资产300kN主机一台;

   2、上、中横梁、工作台均采用标准铸钢件；

   3、油缸、活塞采用间隙密封方式，间隙尺寸≤2dmm；材质为标准QT500-7(球墨铸铁);

   3、意大利阿托斯伺服阀，实现高伺服控制；

   4、采集速率50HZ／S的数据采集器；

   5、具有自主知识产权，自主研发的泰思特品牌伺服阀体，自带反馈装置；

   6、控制处理器及功放卡的电器元器件均采用原装部件；

7、采用日本原装“不二越”牌内啮合油泵；噪音低、供油平稳、产热很小、寿命长，彻底改变了国产液压试验机一直以来无法长期试验的缺点。

8、采用具有自主知识产权，自主研发的泰思特品牌免摘取接触式引伸计，不用打点划线、不用手动测量，就可直接求取材料的延伸率和断后延伸率，避免了人为测量误差，大大了实验；（国内）

9、701所300KN高液压压力传感器；

10、联想商务电脑（液晶纯平显示器、160G硬盘、1G内存）；

11、联想彩色喷墨打印机。

12、拉伸平钳口一付（0-15mm）。

13、拉伸夹具一套： 圆试样钳口：φ13—φ26mm，φ26－φ40mm；

扁试样钳口：0—15mm、15—30MM

14、压缩试验装置一套

15、冷弯试验装置一套

16、试验机artTt软件系统一套。

六、主要性能
    1、实现计算机对实验过程的自动控制，系统具有自动调、自动标定、连续测量部分档、无级调速等功能。可在Windows2000、NT、XP系统下运行。实验内容包括试验力、变形、位移的测量控制、试验曲线动态显示、数据处理和打印、判别等功能，并有完整的数据库软件接口。可对材料试验的全过程进行监控、自动采集并分析处理实验数据（在自动分析的基础上，还可以人工干预修正分析结果、分析的准确性）、打印试验曲线，进行判别。同时具有存储及曲线放大功能。

打印内容：试验结果（Fel、Feh、Fp、Ft、Fm、Rel、Reh、Rp、Rt、Agt、Z、A、Rm等）

 2、可切换显示力—时间、力—变形、力—位移、应力—应变、变形——时间多种试验曲线。

   3、可进行试验力等速率控制，并可进行试验力保持。

   4、可进行位移速率控制，并可进行位移保持。

 5、全自动金属拉伸试验和ATP程序控制。

  6、具有整机保护和试样断裂保护功能。
 7、系统控制参数可以自动标定，不会出现厂家技术人员不在系统无法使用的现象。

  8、系统软件集成多种标准或试验方法。

9、可按照客户的要求定制的试验。

售后服务及：

1．保修范围：试验机主机在正常使用的情况下由泰思特公司保修一年，维修服务。主机因非人为原因造成的损坏，修理及更换部件。

2．培训：

A．本试验机到需方场地二日内，我方人员到场调试，为需方2-4名操作人员进行培训，培训地点在需方公司内；

B．培训须能正确使用试验机、软件操作和一般维护和故障处理。

3．维修服务：

A．咨询服务：供方电话或书面解答产品使用的疑问。

B．故障保修期内，供方4小时内为用户做出故障排除方案并通知用户，如解决不了，48小时内供方派人上门服务。

C．保修期内人为或自然灾害引起的故障或损坏，收取维修成本费。

D．如需更换设备另部件及送修，在七个工作日内解决。

4.以下情况不属于保修范围：（但我方仍急客户之所急，积配合，及时排除故障，收取维修成本费。）

A．因不正常操作及人为或自然灾害引起的故障或损坏。

B．非经培训人员操作引起的故障。

C．未经我方同意自行拆卸改装任何部分（如微机、主机、线路等）造成的损坏。

D．未经我方同意任意安装有软件，任意删除电脑文件或自解注册号造成试验机不能工作。

5．更新服务：

A为用户升级试验软件，相应所需的培训并提供优惠为用户扩展实验功能。（供同类产品）

B．用户向我公司购买的其他附件只收取材料费和加工费，不收取管理费。

6．售后服务专线电话：。

我们期待着与您携手合作。
