| 品牌 | LIANJU | 型号 | LJ |
| 类型 | 电液式试验机 | 测量范围 | 1000（kN） |
一、简介

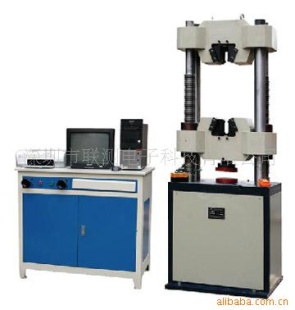

LJ-600B型微机控制电液伺服试验机主机采用油缸下置式主机，主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2002《室温材料 金属拉伸试验方法》的要求。
二、方案描述
2.1 主机
主机采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲、剪切试验空间位于主机下横梁和工作台之间。
2.2 传动系统
下横梁升降采用电机、摆线针轮减速机、链轮、螺母丝杠副传动，实现拉伸、压缩空间的调整。
2.3 液压系统
油箱内的液压油通过电机带动高压齿轮泵进入油路，流经单向阀、10μ高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制。
2.4 控制系统
济南精基电液伺服微机全数字控制系统，代表了控制系统发展的水平，实现了试验力、试样变形、活塞位移和试验进程的四种闭环控制,具有等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能以及试验力，峰值、试样变形、活塞位移、试验曲线的屏幕显示功能，可以按GB228-2002《室温材料 金属拉伸试验方法》的要求完成试验的数据处理。全鼠标输入操作和控制模式智能设置系统，实现了控制模式的任意设置和各种控制方式之间的平滑切换，使系统具有的灵活性，四通道参数的ASCII文件存储，无限量数据库存储功能，用于试验过程的模拟再现和试验数据的再分析。全数字程控放大器保证调零、换档全部由计算机自动进行。多种试验曲线显示功能和全过程试验参数保存功能保证了试验数据的再处理和网络操作。
2.5 安全保护装置
a）当试验力超过每档试验力的2%-5%时，过载保护，系统卸荷。
b）当活塞升起达到上极限位置时，行程保护，油泵电机停机。
2.6 附具
全套附具包括：拉伸附具，压缩附具，弯曲附具，剪切附具。
2.7 其他
安装调试工具，密封件，使用说明书，合格证，装箱单等见随机技术文件。
三、工作界面
