| 品牌 | 澳特 | 型号 | IC-O1 |
| 测量范围 | 检测 SOP型PIN脚的共面不良 | 测量 | ≤0.1mm |
◆产品简介

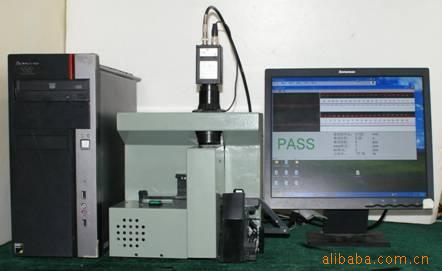

本仪器采用与国外同类产品不同的思路，即以线结构光共焦扫描显微成像原理，配合大视场，高分辨率平场半复消色差物镜组成高分辨率光学采集系统。在芯片引脚图相成像速度的同时，引脚图像的共面性质量。产品如下图:
◆ 主要技术参数
项目 | 参数 |
检测缺陷种类 | SOP型PIN脚的共面不良 |
可检测产品的尺寸 | L≤28mm（可以根据用户需求定制） |
检测分辨率 | 0.03mm(可以根据用户需求定制) |
合率 | ≥95% |
检测时间 | ≤3s/pcs |
◆ 产品配置
(1)系统配置
组成模块 | 数量 | 备注 |
1进料模块 | 1 | 用于进料 |
2采集模块 | 1 | 数据采集，按需分析 |
3检测模块 | 1 | 识别厚膜油表质量 |
4结果显示模块 | 1 | 显示检测结果，方便筛选 |
(2) 产品组件
产品组件 | 数量 | 备注 | |
PC机 | 1台 | 用于数据分析处理，CPU:DualCore Intel Pentium, 2400 MHz (12 x 200), 内存：1 GB DDR2-800，HD：120G | |
显示器 | 1台 | 显示检测结果 （17”液晶显示器） | |
检测主机 | 1台 | PIN脚共面性检测主机 | |
CCD | 1个 | 光电转换 | |
检测镜头 | 1个 | 与CCD配合采集图像 | |
采集卡 | 1块 | 接收采集信号 | |
运动控制卡 | 1 | 电机控制 | |
附件 其他 | 说明书 | 1本 | 随产品附带 |
组件清单 | 1份 | ||
(3) 检测软件
检测软件控制工业相机对芯片引脚图像的采集，经图像处理后，进行引脚共面性的判断，将结果显示在屏幕上并，同时与控制系统通讯实现不良芯片的分料。

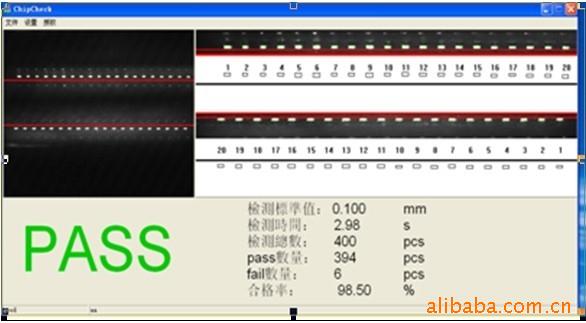

软件界面
界面显示 | 备注 |
原始图片 | 根据检测工件实时更新 |
保存图片 | 用于查看已采集的图片 |
检测结果 | 以PASS、FAIL显示在检测工件上，GOOD绿色显示,FAIL红色显示。 |
检测时间 | 时刻记录单片检测时间 |
合格率 | 时刻显示产品合格率 |
检测总数 | 显示已检测芯片数目 |
检测标准 | 管理员模式下可以修改 |
语言 | 中文 |
操作模式 | 备注 |
管理员模式 | 通过可以修改检测标准 |
操作员模式 | 操作人员可进行常规操作，不可以修改检测标准 |
