类型智能声检测仪品牌dss
型号NDT HY-6100测量范围0-9999mm
工作温度10(℃) 分辨率0.1mm (5~100mm);1mm (100~1000mm)
尺寸220×180×52(mm)(mm) 重量1.6(kg)
适用范围广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校等行业



技术特点:

    我公司新推出的HY-6100是一种的数字式声探伤仪,采用嵌入式计算机系统和规模现场可编程集成电路设计,具有多颜色的TFT显示和许多新特点,承袭和改进了HY系列声波探伤仪经过实践验证的信号处理和实用探伤功能及测量能力;通过LAN以太网接口可实现与计算机的实时通讯,大容量数据库存储,U2.0接口和SD存储卡将详细的检测数据输出到计算机等,可满足各种挑战性的探伤应用需求。

    该仪器用于检测各种材料内部的缺陷(钢、不锈钢、铜、铝、硬质合金、铸件、复合材料、和焊缝等等),可检测出气孔、裂纹、疏松、夹杂、未焊透等缺陷,功能实用,是真正的笔记本式数字声波探伤仪,广泛应用在锅炉、压力容器制造、航天、航空、电力、石油、化工、海洋石油、管道、、汽车、冶金、船舶制造、机械制造、石油机械、金属加工业、金属钢结构、铁路交通、核能电力、高校等行业。

功能特点:

l          三十个探伤通道,各通道探伤参数可存储在SD卡上(也可转存至电脑PC机上),不丢数据;中文触摸式键盘,操作过程亦有中文提示。

l          仪器内存有4730、GB11345、DL/T820、ASM/API/Other等标准,DAC曲线自动生成,也可根据实际工件(如焊缝、锻件、铸件、管材、板材、车轴、车轮、小径管等)生成自定义探伤工艺,现场探伤无需携带试块。

l          内置有大平底、平底孔锻件探伤方法,G曲线自动生成,自动计算锻件探伤灵敏度,可实时显示缺陷孔径Φ值。

l          手动、自动校验探测功能两种模式;找准波,可实现探头自动校准(始偏、K值),亦可测试材料声速。

l          三角声程测量数据和SL值(DAC)、缺陷孔径Φ值(G)实时显示,声程数据可用毫米和微秒(声波传输飞行时间)显示。

l          屏幕冻结定量功能,捕捉波形,包括峰值记忆和包络波形。

l          报警功能包括进波门、DAC门、G门定位声光报警,门位、门宽和门高可任意调节;另有一路模拟音频报警信号输出(可接头戴式耳机,用于环境噪声大的场合,也可接驳外置报警装置);

l          彩色TFT液晶屏显示动态变化颜色的波形,可以在从明亮、阳光直射到黑暗的环境中高对比度地观察波形。液晶屏快速的响应时间(60Hz刷新率)能够在快速扫查时回波也显示无遗;无漏检之憾。

l          扩展软件功能:焊缝剖面缺陷定位显示;RF 射频模式下的回波-回波功能。

l          数据输出包括一个 U 接口、一个LAN以太网接口、一个SD卡插槽,存储器的容量扩充至10万个波形数据/通道探伤参数(1G SD卡);

l          体积小(外形尺寸220X185X55 mm),重量轻,带电池1.6Kg;使用锂离子充电电池,工作时间达5小时。







性能指标:

l          120Mhz采样,60Hz屏幕刷新率,工作频率范围0.1-40MHz,

l          显示屏:6.5高亮度、高分辨率彩色TFT液晶显示屏

l          增益:120dB(0.1、2、6、步距调节,亦可直接输入增益值)

l          声程小显示范围0.1-7.5mm(钢纵波)

l          探测范围:0.1-8000mm(钢 纵波)

l          声速范围:1m/s~99999m/s(1mm步距调节,亦可直接输入声速值)

l          动态范围:      > 36dB

l          垂直线性误差:  < 3 %

l          水平线性误差:  < 0.1%

l          噪声电平        < 10%

l          灵敏度余量:    > 56dB(探头2.5P Φ20,试块 200mm Φ2平底孔)

l          脉冲移位:    0.0~3000mm

l          探头:    0.00us~50.00us,分辨率0.01us

l          扫描分辨率:0.1mm (0~100mm);1mm (100~1000mm);10mm(1000~8000mm)





标准配置:

l          主机:  一台(电池)。

l          电源:  一套(5000mHA锂离子电池一块,充电器一只)。

l          探头: 直探头2.5P Φ20,一个;斜探头2.5P 13X13 K2,一个)。

l          探头线:C9-Q9两根。

l          读卡器: 一个;SD卡:一个(容量随机)。

l          文件资料:说明书一份,合格证一张,保修卡一张,装箱单一份。

l          技术资料:拷贝在SD卡内,含探伤仪电子文档说明书、探伤数据处理软件、常用探伤标准、声波探伤常识。

l          铝合金仪器箱一只





应用举例:

1、焊缝探伤:

完善的DAC曲线和包络波形比较功能令回波评价工作更轻松、更方便、更准确。(来自焊缝的缺陷回波与一组DAC曲线及焊缝剖面缺陷定位显示)。











2、锻件、铸件探伤:

灵敏度余量大于56dB,探测范围达8000mm,HY-6800更适合于大型锻件和粗晶材料(铸钢件、球墨铸铁件等)的检测。

                                     缺陷孔径Φ值实时显示











3、回波定性分析:
 RF射频回波显示功能适用于需要对回波特性作进一步分析的场合。











4、数据处理:

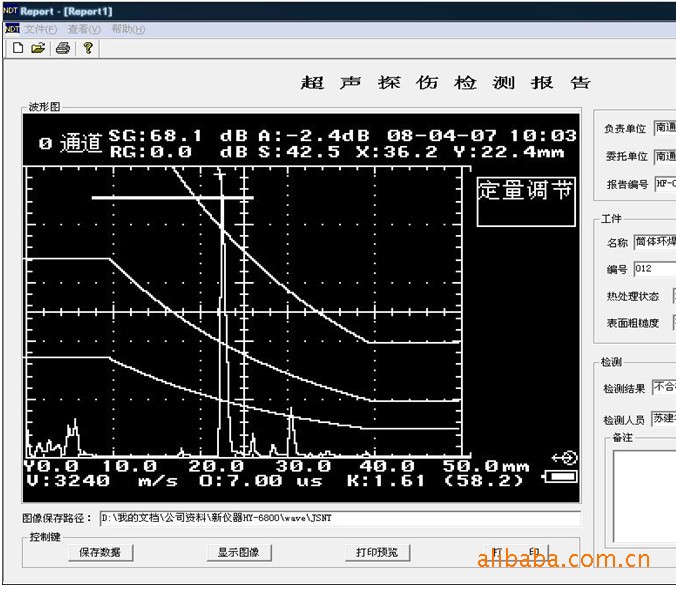

海量探伤数据存贮,可完成波形屏幕拷贝和通过PC机打印,波形可粘贴到用户自定义文档或表格,检测更为实用,声探伤真正实现计算机管理。(PC机界面图)





5、多种色彩显示:

系统各显示参数颜色可调,强光下可见,弱光里可视,各种光线条件下的屏幕清晰度,没有看不见的。
