| 品牌 | 希曼顿/SHIMADEN | 型号 | PAC16P |
| 产品用途 | 调功调压 | 驱动能源 | 电动执行器 |

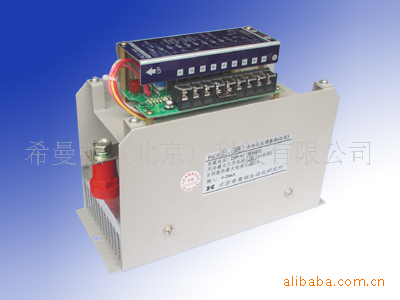

PAC16P希曼顿调功器，XIMADEN单相晶闸管电力调整器PAC16P
技术参数
· 控制输入信号：4～20mA 标准信号 接收阻：120Ω
· 输出分辨力：调相0.6°范围：0～175°；调功：20ms 比例周期：4秒
· 驱动输出：固态驱动输出，12V可变宽度脉冲, 驱动电流<30mA，配调相型固态继电器调功或调压方式输出。
·纯阻电流等级: 60A、90A、120A、180A、250A、300A 散热单元：B90、B160配置见选型表
· LED灯状态显示:输入信号线性指示灯，绿色。三色状态灯: 绿色RUN运行灯; 红色ALM报警灯；黄色闪烁STOP待机灯。
· 缓起动/缓关断开关RS: 无电压接点输入, 闭合（ON）: 固定10秒缓关断；开路（OFF）:缓起动， 0.2～120秒时间可
调。
· 运行过程中急停: 运行中过流、温时，急停。保护动作时间不大于一个电源周期20ms
· 散热器温保护：无电压接点温度开关 闭合：<70℃ 开路: 温 解除:故障排除后,按起停开关复 位或重新上电。
· 电源电压(兼同步)：电压220VA或380VAC&plun;10%，频率50HZ（60HZ定货申明）功耗3W保险规格0.5A
· 报警继电器：一组常开接点（纯阻1A 250VAC） 报警类型：过电流、散热器温。
· 选件一: 用户USER外部开关。（无电压接点）闭合 (OFF)：调压； 开路(ON)：调功。·
· 选件二: X2型单相电流变换器。配0～50A、0～100A或0～150A AC互感器，实现过电流保护和电流限制。
· 调压的电流限制: 外接10K电位器，调整范围20%～100%
· 过电流保护: 内部电位器P2调整。动作时间：<20ms
· 选件三: 希曼顿SW-1A晶闸管功率扩展板，驱动〉300A反并联单向晶闸管。
· 选件四: 希曼顿F85增容风机，功率24W。
主要用途、特点及有关负载的控制策略
· 可控硅调压器是用来对交流电源进行连续调压的装置，广泛应用于工业各领域的电压调节适用于调温、整流、电机调速、
灯光调节及对一些感性负载的控制等尤其在电加热行业有着广泛的应用.
1. 压器饱合，导致电流剧增、波形严重畸变、出现怪声，需重新设计变压器。此外，实际应用中采用电流限制，可解决线性或变阻负载的某一温度段的电流
突 增，造成变压器过流。
2．电感中电流滞后，造成负载电流在窄脉冲触发时间内不能到达使晶闸管保持开通的擎驻电流、因而触发不。采用
脉宽可变直流触发技术，阻容吸收数值和在变压器原边并联阻性假负载，才能触发。
3．采用中心门晶闸管，具有开通速度快、di/dt和dv/dt高、热稳定性好、干扰能力强等优点。
4．运行过程中断电后又上电等，造成变压器中磁通性与剩磁性的“撞车”，产生危害 性冲击电压、电流。尤其是变
压器，须采用上电缓起动逐步顺磁，缓关断逐步衰减磁场
5. 属类：硅钼、钼丝、钨、白金、石墨等负载冷态电阻小，低、中温段需限压和限流；随着温度增高，电阻按线性增
大，在高温段反而需增加负载电压。PAC16P的电流限制功能，可解决此类问题。此外，带有多组PID和调节输出限幅的
仪表，也可控制负载电流。例如：岛电的FP93、FP21、SR253等可设计低、中、高温区的调节输出限制，SR50系列具有调
节输出线性限 幅,输出能自动跟随仪表的设定值线性增加。
6．硅碳棒: 一般采用 〉1分钟或更长时间的缓起动和电流限制，避开在800℃附近负阻的冲击电流（新棒更加明显）
7．恒阻（指冷热阻变化小的负载）：控制较简单，可采用调功方式，克服调压方式功率因数低 污染的缺点。周波过
调功，负载电流以全正弦波为单位均匀分布，多台运行时，总动力电流相对均衡（避免了周期过方式电流集中），炉 温均匀性，避免了电流表撞针，重要的是：了电源利用率和避免电力设备增容，节电效果明显。
8.调压/调功一体化技术：调压方式具有负载电流冲击小、适合变压器控制等特点，但不可避免带来电源污染和降低功 率因数。过调功方式避免了调压方式的不足，但无法限制电流负载冲击电流较大。PAC16P的USER用户功能提供两者结合
安装及使用须知
·使用前请认真阅读本说明书，严格按要求接线使用。
·壁挂式结构，垂直安装在通风良好、不受日光直射或热辐射并无腐蚀性、无可燃性物质的环境中。
·工作电流 >30A时,需采用强制风冷。高温高湿以及海拔大于1000米，应降额使用。
·装置过热、过流保护后，需排除故障后再送电运行。
·在使用过程中若发生过流现象，应先检查负载有无短路等故障。
·工作环境温度：0℃～+50℃ 通风良好的位置。 工作环境相对湿度：< 90%。
·负载过流保护：一般地说，过流保护不能避免负载短路造成的设备损坏,不能代替快速熔断器。
·负载短路保护：需外配快速熔断器（RS0）作为短路保护，一般按额定负载电流的1.5倍选择
·装箱清单表：PAC16P 整机一台, 10K 电位器（含刻度盘）两套, 说明书 1 份
PAC16P选型表
1.控制板 PAC16P- | 单相调压板 输入：4~20mA；锁相环同步电路：50HZ；调节分辨力：0.2。调压/20ms（调功）；单相电源220VAC/380VAC 50HZ（定货声明） 缓起时间0.2~120秒可调；缓关断时间10秒；1A/250V报警接点输出 | |||||||||
2.电源类型 | 22- | 控制板220V AC 50HZ电源 | ||||||||
38- | 控制板380V AC 50HZ电源 | |||||||||
3.散热单元 自然散热下的参考电流 B90 50A B160 100A | B90- 铝型材 | 长：220宽：92 高：170；安装孔距：210×90 2孔ф6，70℃常闭温度开关1个；阻容吸收器1个；铜排和端子各2个；自然散热 | ||||||||
B160- 铝型材 | 长：244宽：128 高：200 安装孔距：220×110 4孔ф9， 70℃常闭温度开关1个；阻容吸收器1个；铜排和端子各2个；自然散热 | |||||||||
强制风冷 B375 250A | B375- 铝型材 | 长：375宽：128 高：235 安装孔距：355×90 4孔ф6；70℃常闭温度开关1个；阻容吸收器1个；铜排和端子各2个；单风机（抽风式风冷） | ||||||||
4.配套调相型SSR 电流:括弧内参数分别为 值和平均值电流。 | ||||||||||
200- | H3200P (200A/100A) | |||||||||
220- | H3220P (220A/110A) | |||||||||
250- | H3250P (250A/120A) | |||||||||
300- | H3300P (300A/150A) | |||||||||
340- | H3340P (340A/170A) | |||||||||
400- | H3400P (400A/200A) | |||||||||
500- | H3500P (500A/250A) | |||||||||
5.选件：负载电流检测，用于过流保护及电流限制（更适用变压器） | N- | 无 | ||||||||
C- | 有 | |||||||||
6.选件：用户外部开关的调压/调功转换 说明：一般先缓起调压，稳定后改成纯阻调功或的感性调功，功率因数。 | 0- | 无 | ||||||||
P- | 调压或调功的周波或PWM工作方式 | |||||||||
T- | 的带缓起缓关感性负载调功 | |||||||||
7．选件：增容风机F85 （B90的散热能力，可用于50~120A负载） | N- | 无 | ||||||||
F- | 含增容风机及配套支架 | |||||||||
8.主机用铝彩化装饰铭牌 | 1 | 尺寸180´70´34 2孔F3.5 | ||||||||
9.组装调试费/包装费 | 1 |
| ||||||||
二．订货需声明的内容
1.负载类型 2.负载电源电压 3.SSR工作电流 4.散热条件 5.要求
定货例：PAC16P -22 -B90 - 200 -C -P -F -11
控制板 220V电源 –散热单元 -模块H3200P -带电流转换 -周波/PWM -风机 -组装
说明：1.用户定义调功方式时，若有要求需定货时另加声明。
