| 品牌 | 希曼顿/SHIMADEN | 型号 | PAC30A |
| 产品用途 | 调功调压 | 驱动能源 | 电动执行器 |

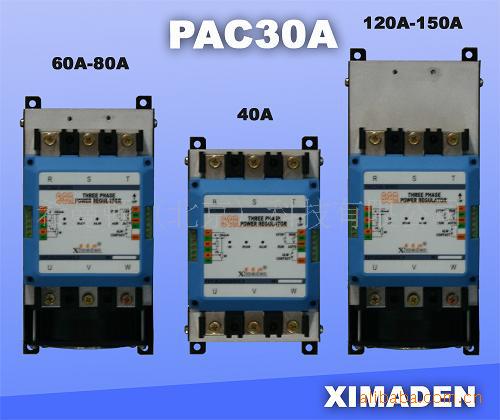

PAC30A希曼顿调压器，XIMADEN三相调压器PAC30A
PAC01/PAC30智能调压器以令人赞叹的设计开创数字调压器的新纪元。它操作简单，功能。的DBC电力模块，易于散热和维护，并避免了危险的集中。欧式风格的尘结构，美观大方。红绿蓝色LED灯，工作状态一目了然。插片散热器的散热效率比普通散热器散热效率高30%。可广泛用于工业各领域中的阻性或感性负载。
一. 主要技术指标：
1．4～20mA 输入: 接收阻250Ω
2．调节输出分辨力： 0.2 °。线性化：&plun;0.3V
3．负载方式: 50Hz 三相380VAC
1）星型中心不接地/外三角型 移相范围：0～150°
2）星型中心接地 ( 定货申明) 移相范围：0～170°
4．LED 灯显示: IN 绿色灯：4～20mA 输入信号指示；RUN 兰色运行灯：
1)上电运行前闪烁三次 （表示测试状态）
2)一直亮：正常运行指示
3)不亮：控制器或电源故障ALM 红色报警灯:
1)电源缺相: 红灯闪烁
2)散热器温:红兰灯交替闪烁。
5．缓启、缓停: 缓启、缓停时间均固定为15 秒。
6．外部接点：无电压接点。RUN/STOP :开路 启动运行 闭合:停机 MAN/AUTO: 手动/自动，闭合时: 手动
7．继电器报警输出： AL2，报警接点，容量 240VAC 1A （纯阻）
8．80℃温保护： 散热于80℃禁止输出并报警 解除: 故障排除后,重新上电。
9．电流容量：每相电流 80A、120、150。
10． 电源： 380VAC 1W 50HZ
二. 安装及使用须知：
使用前请认真阅读本说明书，严格按要求接线使用。
本电力调整器是壁挂式，垂直安装在通风良好，不受日光直射或热辐射，无腐蚀性无可燃性的环境中。
工作电流 >30A,需采用强制风冷。高温高湿以及海拔大于1000 米，应降额使用。
装置过热保护后，如要再运行，需排除故障后，再送电运行。
在使用过程中若发生过流现象，应先检查负载有无短路等故障。
工作环境温度：0℃～+55℃ 通风良好的位置。 工作环境相对湿度： 90%。
负载短路保护：一般按额定负载电流的1.5 倍选择，外配RS0 快速熔断器作为短路保护。
PAC30A选型表
1. PAC30A- 三相电力调整器 | 控制信号输入：4~20mA， 调压调节分辨力： 0.2。； 缓起、缓停时间：固定15秒； 继电器报警接点输出 散热器80℃温报警； 外部电压限制、手动/自动、外部启停 | |||
2.负载连接方式 | YT- | 三相星型中心不接N或三角形纯阻负载 380VAC&plun;0% 50HZ &plun;5% | ||
YN- | 三相纯阻负载 星型中心接N 380VAC&plun;10% 50HZ &plun;5% ★ 不推荐使用中心接N，线电流大 | |||
3．负载电流及外形 注:感性负载选取,电流等级应降额2-3倍. 硅碳棒负载应降额1/2使用 | 40A | 纯阻负载40A以下 (自然散热) | ||
60A | 纯阻负载60A以下 (风冷散热器) | |||
80A | 纯阻负载80A以下(风冷散热器) | |||
120A | 纯阻负载120A以下(风冷散热器) | |||
150A | 纯阻负载150A以下(风冷散热器) | |||
4．用户的PWM 过调功方式（控制选件） ★外部起停开关被U1代替。可通过外部开关选择调压/调功转换★感性负载不能选 | 0 | 无 | ||
U01 | 过调功 周期2秒 | |||
PAC03A订货例:
型号： 【PAC30A - YO - 60】
含义: 【三相电力调整器 - 负载星型中心接地 - 负载电流60A】
注:感性负载选取调压器时,PAC30A电流等级应降额2-3倍使用. 硅碳棒负载应降额1/2使用 因同步问题，订货时须
注明三相三线制和三相四线制（负载中心接地不接地）标准配件：10K带刻度牌电位器一个（外部电压限制或手
动）动力电源护套6个
