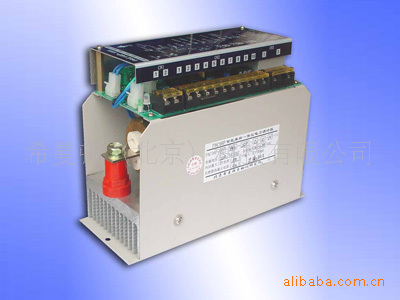

PAC15日本岛电（SHIMADEN）希曼顿单相晶闸管移相电力调整器PAC15
技术参数
· 控制输入信号：电流4～20mA 标准信号 接收阻：100Ω
· 电流等级：60A，90A，120A，180A
· 负载电源：单相220V AC 380V AC 50/60HZ
· 控制板电源：与负载同相的单相220C/110VAC 50/60HZ
· 移相输出范围：0～170度
· 自动/手动控制：既可使用全自动方式（R2、R3短路），也可外配手动、限幅调整电位器
· 晶闸管配置：北京XIMADEN 反并联晶闸管模块 MTX-系列一只（详见附件1）
· 散热器温保护: 70℃常闭手动复位温度开关
· 负载过流保护：按额定负载电流的1.5倍，外配RS0型快速熔断器
· 缘阻：小20MΩ(500VDC 控制输入与电源之间/电源与底板之间)
· 缘强度：1500V AC/分钟（控制输入与电源之间 2000V AC/分钟电源与底板之间)
主要用途及特点
PAC15P是对交流电源进行连续调压的装置，广泛应用于工业各领域的电压调节，尤其在电加热行业有着广泛的应用。本系列
产品采用原装日本岛电（SHIMADEN）公司PAC35P调压板，配合我公司引进德国DCB技术生产的模块，按岛电公司标准设计开
发。性能优良，工作稳定，使用灵活，性能价格比好 ，并有十年现场使用经验.
安装使用须知
1. 使用前请认真阅读本说明书，严格按要求接线，使用。
2. 安装方式：壁挂式垂直安装。接线要严格主电路电源与控制板电源的相位一致，电源为上进下出。装置过热保护
后,如要再运行，需排除故障后，再送电运行。
3. 应安装在工作环境温度：-10～+50℃，通风良好的位置。
4. 工作环境相对湿度：* 90%RH的位置。
5. 应安装在无腐蚀性、可燃性气体的位置,配线及维修方便的位置,不受日光直射或辐射热 源的位置。
6. 在使用过程中若发生过流现象，应先检查负载有无短路等故障。
7. 每次开机时须将手动限幅旋钮调到小，以免出现过冲引起的过电流。
8. 使用B90、B160自然散热方式的散热器时，若功率使用，须外配风扇。
PAC15P选型表
1． 类型 | PAC15P | 单相电压调整器触发板。4-20MA输入接受阻100Ω | |||
PAC15C | 单相周波过触发板。4-20MA输入接受阻100Ω | ||||
2． 壁挂式散热单元 | B90 铝型材 | 长：220宽：92高：165安装孔距：210 2孔Φ6 C76铜排和端子各2个70℃常闭受动复位温度开关：1个 重量：2.5公斤 风机：无 冷却方式：自然冷却60A | |||
B160 铝型材 | 长：224宽：160高：200安装孔距：224×110 4孔Φ9 C85铜牌和端子各2个 70℃常闭手动复位温度开关：1个 重量：6公斤 风机：无 冷却方式：自然冷却100A | ||||
B301 三组回路组合 | 长：310 宽：250高：240安装孔距：290×140 4孔Φ9 70℃常闭手动复位温度开关：3个 120风机和护网各2个 C97铜牌和端子各6个 总重量：14.5公斤 冷却方式：强制风冷180A/相 | ||||
B375 铝型材 | 长：375宽：128高235安装孔距：90×335 4孔 Φ9 70℃常闭手动复位温度开关：1个 C85铜牌和端子各6个 120风机1个 重量：7.5公斤冷却方式：强制风冷250A | ||||
3.单向晶闸管反并联模块（★单向平均值输出电流）耐压为1200~1800V | 120 | MTX12D-12 120A | |||
180 | MTX180E-12 180A（纯阻负载电流250A） | ||||
4.主机用彩化铝电器装饰铭牌 | 尺寸：128×45×35 2孔Φ3.5 | ||||
5.整机组装费 | 1 | 工厂组装调试，RC吸收器，电位器和刻度盘等 | |||
订货例：PAC15C-B90-120-11 120A自然风冷单相周波过调功器，散热器为B90带配件
PAC15P-B301-180-11 180A/相强制风冷三回路组合，散热器为B301带配件
