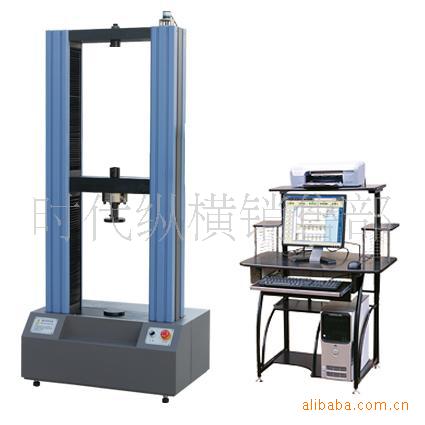

TDW系列微机控制弹簧试验机（门式）
★主要用途： TDW（门式）系列微机控制弹簧试验机主要适用于精密螺旋弹簧、碟型弹簧等各种弹簧的强度性能检测，广泛应用于弹簧制造企业，低压电器厂，动力机械厂，大专院校及科研单位。 ★性能特点： 1主机 1.1该机采用门式双空间结构；上拉、下压。 1.2调速系统采用交流伺服电机和减速机，性能稳定，具有过流、过压、 过载等保护装置。调速范围可达0.01～500mm/min。 1.3传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率 高。 2控制系统、操作软件及数据处理系统 2.1本软件由动态通迅，速度控制，参数输入，数据处理，结果观察，记录查询，图表显示，图表打印，数据保存等功能模块组成。 2.2试验方式多样化，可以设置弹簧的试验力，检测弹簧的剩余高度或变形量；也可以设置弹簧的剩余高度，检测试验力，克服了弹簧回弹应力对试验数据的影响，使整个试验过程自动化。 a)设定试验力P，检测弹簧的变形量F。 b)设定变形量F，检测弹簧的试验力P。 c)设定试验力P，检测弹簧的剩余高度H（或拉伸弹簧的拉伸长度）； d)设定弹簧的剩余高度H（或拉伸弹簧的拉伸长度），检测弹簧的试验力P；可以对弹簧设定预压缩高度进行预压缩，预压缩次数可以随意设定。 e)多可以设置十个检测点（可以设定进回程检测）。 f)弹簧变形量的检测以工作压盘接触弹簧为准，此时试验力应有反应，试验力（即初始力）的大小任意设定。 g)由传感器引起的变形量可以补偿。即传感器和整机刚度引起的变形量不影响位 移的。 h)具有过载自动停机功能； i) 中横梁的位置显示数，在更改以前可记忆。 ★技术参数： 产品型号 | TDW-10 | TDW-20 | TDW-50 | TDW-100 | TDW-200 | 试验力 | 10 KN | 20 KN | 50 KN | 100 KN | 200 KN | 试验力 测量范围 | 试验力的2%--100% | 试验力分辨力 | 1/300000(不分档) | 试验力示值 | 示值&plun;1% | 横梁位移测量 | 分辨率高于0.0025mm | 试验速度范围 | 0.01—500mm/min,无级调速 | 速度控制 | &plun;1%(0.01~10mm/min); &plun;0.5%(10~500mm/min) | 恒力、恒位移控制范围 | 设定值<10%FS时,设定值的&plun;1.0%以内 设定值≥10%FS时,设定值的&plun;0.1%以内 | 拉伸空间 | 750mm | 压缩空间 | 900mm | 试验宽度 | 400mm | 570mm | 整机电源 | 单相,220V&plun;10%,50Hz | 三相,380V&plun;10%,50Hz | 工作环境 | 室温—35℃,相对湿度不过80% | 主机尺寸 | 760×500×1750mm | 830×550×2000mm | 1130×650×2650mm | 重量 | 460kg | 720 kg | 1800 kg |
|
