| 型号 | WDW | 类型 | 微电脑拉力试验机 |
| 测量范围 | 0.1--300（KN） | 测量 | 1级 |
| 负荷 | 300（KN） | 拉伸空间 | 600（mm） |
| 拉伸速度 | 500（mm/min） |
★主要用途：

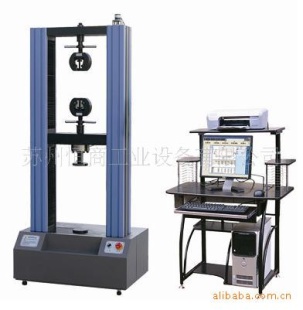

WDW系列微机控制电子试验机主要用于金属、非金属材料的拉伸、压缩、弯曲、剪切、撕裂等力学性能的测试和分析研究，可根据GB、ISO、JIS、ASTM、DIN及用户提供的多种标准进行试验和数据处理，是科研院所、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
★性能特点：
1主机
1.1主机采用高钢度门式框架结构，强度高、变形小；
1.2采用进口高滚珠丝杠，传动高效平稳；
1.3传动部分采用圆弧齿同步带传动，传动过程中双向无间隙；
1.4采用交流伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过压、过载等保护装置，调速比可大1:100000；
1.5夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象；
1.6特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响。
2控制系统
1、实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
2、数据采集系统由4路高精准24位A/D转换通道组成。分辨率达1/300000，全程不分档；
3、选用BB、AD、Xilinx等原装集成器件，全数字化设计；
4、符合PCI总线标准，微机自动识别和安装，做到“即插即测”；
5、电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。
★技术参数：
产品型号 | WDW-10 | WDW-20 | WDW-50 | WDW-100 | WDW-200 | WDW-300 | ||
试验力 | 10 | 20 | 50 | 100 | 200 | 300 KN | ||
试验力 测量范围 | 试验力的0.4%--100% | |||||||
试验力分辨力 | 1/300000(全程不分档或等效6档) | |||||||
试验力 示值 | 优于示值±1% | |||||||
横梁位移测量 | 分辨率高于0.0025mm | |||||||
变形测量 | ±0.5% | |||||||
试验速度范围 | 0.01—500mm/min,无级调速 | |||||||
速度控制 | ±1%(0.01~10mm/min);±0.5%(10~500mm/min) | |||||||
恒力、恒变形 恒位移控制范围 | 设定值<10%FS时,设定值的±1.0%以内 设定值≥10%FS时,设定值的±0.1%以内 | |||||||
变形速率 控制 | 速率<0.05%FS时为±2.0%设定值内 速率≥0.05%FS时为±0.5%设定值内 | |||||||
夹具 | 形式 | 楔形夹具体 | ||||||
平钳口 | 0-7mm | 0-14mm | 0-20mm | |||||
圆钳口 | φ4-φ9mm | φ4-φ14mm | φ9-φ26mm | φ9-φ32mm | ||||
拉伸空间 | 600mm | |||||||
压缩空间 | 700mm | |||||||
有效试验宽度 | 400mm | 570mm | ||||||
整机电源 | 单相,220V±10%,50Hz | 三相,380V±10%,50Hz | ||||||
工作环境 | 室温—35℃,相对湿度不超过80% | |||||||
主机尺寸 | 760×500×1750mm | 830×550×2000mm | 1130×650×2650mm | |||||
重量 | 460kg | 720 kg | 1800 kg | |||||
注：以上为标准配置，可根据客户要求特殊定做
