| 品牌 | SKJY | 型号 | WL300 |
| 类型 | 卧式拉力试验机 | 测量范围 | 0-300（KN） |
| 测量 | 0.0001% | 负荷 | 0.300（KN） |
| 拉伸空间 | 60-300（mm） | 拉伸速度 | 20&plun;5（mm/min） |

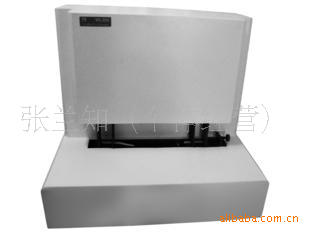

全自动卧式电子拉力试验机
全自动夹紧并实时显示试样拉力与变形的新一代、，可过程监控的全自动化卧式拉力试验机，主要应用于纸与纸板及塑料薄膜、金属薄膜等材料的检测，是集精密机械传动、运动控制和数据采集、传感器等现代化技术于一身的自动化仪器。该拉力试验机旨在满足对试样进行拉伸试验时的夹紧与拉伸的过程自动化监控。
1.适用国标和行标
GBT 12914-2008纸和纸板 张强度的测定（恒速拉伸法）
QBT 1053-2004纸与纸板张试验机
2.名称、类型和申请号
l 一种全自动卧式电子拉力试验机 实用新型0110
l 一种全自动卧式电子拉力试验机 发明X
prefix = v ns = "urn:schemas-microsoft-com:vml" 3.产品特点及优势
3.1性能特点及优势
l 全自动试样夹紧系统
1.试样夹紧力实时采集
2.试样夹头限位置自动检测系统
l 全自动试样拉伸与变形采集系统
1.试样拉力实时采集
2.试样变形实时采集
3.试样拉伸点位置与限位置自动监控系统
l 试样夹紧力与拉伸力的去皮功能
l 全过程Windows操作，友好的人机界面
3.2 完整的参数输出功能
试样拉伸长度、拉伸力、张强度、张指数、断裂时伸长率、等效功、张能量吸收、张能量吸收指数以及弹性模量的自动计算并输出。
4性能指标
表1 性能指标
拉力 | 测量范围N | 0-300(WL300) |
显示N | 0.0001 | |
示值准确度 | 1% | |
夹紧力 | 测量范围 | 0-300 |
显示 | 0.0001 | |
示值准确度 | 1% | |
夹头行程 | 范围mm | 60-300 |
变形 | 显示mm | 0.00001 |
示值准确度 | 1% | |
伸长率 | 显示 | 0.0001% |
速度 | 范围 | (1,1000) |
误差 | 小于0.6 | |
拉伸速度 | 范围 | 20&plun;5 |
相对误差% | （-4，4） | |
试样要求 | 试样长度 | 长度加上变形量小于300均可 |
试样宽度 | 15mm（其余宽度可定制，由用户说明） | |
仪器重量 | 约75KG | |
电 源： | AC220V&plun;10％ ，50Hz | |
5 样例测试结果
表2铜版纸试样基本信息
参数 | 长度mm | 宽度mm | 厚度mm | 定量平均值g/m2 |
值 | 180 | 15 | 0.1 | 100 |
表3铜版纸拉伸实验结果
拉伸力N | 拉伸长度mm | 伸长率% | 张强度KN/m | 张指数N.m/g | 等效功mJ | 张能量吸收J/mm2 | 张能量吸收指数mJ/g |
22.2911 | 6.44923 | 3.5829 | 1.48607 | 0.0148607 | 0.614364 | 0.227542 | 0. |
图1 铜版纸拉伸试样拉力与变形曲线
表4 Double A复印纸试样基本信息
参数 | 长度mm | 宽度mm | 厚度mm | 定量平均值g/m2 |
值 | 180 | 15 | 0.1 | 80 |
表5 Double A复印纸拉伸实验结果
拉伸力N | 拉伸长度mm | 伸长率% | 张强度KN/m | 张指数N.m/g | 等效功mJ | 张能量吸收J/mm2 | 张能量吸收指数mJ/g |
59.3005 | 3.02193 | 1.67885 | 3.95337 | 0.00494171 | 13.0438 | 4.83103 | 0.536781 |
图2 Double A复印纸试样拉力与变形曲线
6标配
15mm试样宽度的标准裁纸刀
