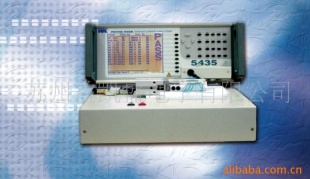

| 品牌 | WAYNE KERR | 型号 | WK-5435 |
| 测量范围 | 40PIN变压器测试机 | 测量 | 0.1% |
| 产品用途 | 网络变压器，线圈测试 |
產品特點說明:
?0.1%基本精確度
?測試頻率可達1MHZ
?測試速度可達每秒30個項目
?提供治具短路／開路校正功能
?提供完整的測試功能，完成
?可選購Meter Mode功能
?內建 8mA DC Bias Option
?40Pin測試治具
?直覺式人性化操作介面
?RS-232介面與電腦連線
?支援USB隨身碟存取儀器設定檔及測試資料
量測功能 | ||||
Model | 5435 | 5436 | 5437 | |
量測參數 | ||||
Transformer Scanning | Turn Ratio, Phase, L, Q, Leakage L, Balance, | |||
量測信號 | ||||
Test Frequency | Turn | 50Hz ~ 200kHz (10Vac Max.) | ||
Others | 20Hz ~ 200kHz | 20Hz ~ 500kHz | 20Hz ~ 1MHz | |
Output Impedance | 100Ω | |||
顯示範圍 | ||||
L, LK | 0.00001uH ~ 9999.99H | |||
C | 0.00001pF ~ 999.99mF | |||
Q, D | 0.00001 ~ 99999 | |||
Z, X, R | 0.00001Ω ~ 99.9999MΩ | |||
Y | 0.01nS ~ 99.9999S | |||
θ | -90.00º ~ +90.00º | |||
DCR | 0.01mΩ ~ 99.999MΩ | |||
Turn | 0.01 ~ 99999.99turns | |||
Pin-Short | 12 pairs, between pin to pin | |||
基本精準度 | ||||
L, LK, C, Z, X, Y, R, DCR | 0.1% (1kHz if AC parameter) | |||
Q, D | 0.0005 (1kHz) | |||
θ | 0.03º (1kHz) | |||
Turn | 0.5% (1kHz) | |||
量測速度 | ||||
L, LK, C, Z, X, Y, R, Q, D, θ | 75ms | |||
DCR | 25ms | |||
Turn | 75ms | |||
其他規格 | ||||
Transformer Scanning | PASS/FAIL judge of all test parameters | |||
測試點位 | 40點 | |||
啟動方式 | 自動,手動,外部 | |||
LCD顯示器 | 320*240 LCD顯示器 | |||
等效線路模式 | 串聯,並聯 | |||
偏差校正功能 | Open/Short Zeroing, Load deviation | |||
儲存記憶體 | 60組 | |||
操作環境 | Temperature :10ºC ~ 40ºC, Humidity :10%~90% RH | |||
消耗功率 | 140VA max. | |||
輸入電壓 | 90Vac ~ 125Vac or 190Vac ~ 250Vac, 48Hz ~ 62Hz | |||
重量 | Approx. 9kg | |||
外觀 (W*H*D) | 360*150*420mm | |||
介面 | RS-232, Handler (option), USB (option) | |||
