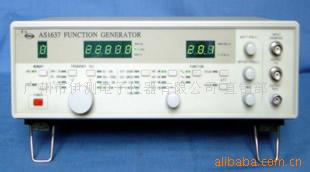

供应AS1637函数信号发生器(图)

AS1637/AS1637P函数信号发生器

　　　AS1637/1637P多功能函数信号发生器:

• 集AM/FM高频信号源,函数发生器,扫频仪,数字频率计于一体
• 数码锁定技术克服信号源频率漂移
• 扫频仪状态下,可任意设置六点脉冲频标
• LED三视窗显示:频率,输出电压,存储单元
• 存储,调用功能 　　

• 频率范围 0.2Hz～20MHz分八个频段
• 输出波形 正弦波、三角波、方波、锯齿波和正负脉冲波。
• 输出电压 f≤15MHz时，Vp-p≥20V (负载开路)； Vp-p≥10V (50Ω负载)；15MHz＜f≤20MHz时，Vp-p≥16V (负载开路)；Vp-p≥8V (50Ω负载)。 输出幅度在20dB范围内可连续调节，另外还有二档―20dB、―40dB固定衰减器，小输出幅度可至1mV P－P （ 50Ω负载）。
• 波形特性: 正弦波失真度： ≤1.5%（2Hz～20Hz）； ≤ 1%（20Hz～200kHz），典型值≤0.5%。
• 方波：上升时间≤15nS(Vp-p≤20V)。
• 占空系数 ： 脉冲占空系数连续可调，其变化范围15%～85%。 直流偏置调节范围：－5V～＋5V（负载开路）； －2.5V～＋2.5V（50Ω负载）。
• 逻辑电平输出 TTL电平：≥3V（高阻） 前后沿≤15nS。
• 外扫描输入,外加直流电压 50mV～＋10V变化时，对应频率变化应＞1∶100。
• 扫描 : 内扫描正程时间设置： 20mS～15S。 分辨率： 2mS ＜1S时（扫描时间）； 0.1S ＞1S时（扫描时间）。 扫描逆程时间：约 2mS ＜1S时（扫描时间）； 20mS ＞1S时（扫描时间）。 扫描频率设置： 6个。脉冲频标宽度：约 62μS ＜1S时（扫描时间）；约1.06mS ＞1S时（扫描时间）。 频标：扫频宽度×62/ 正程扫描时间(S)×10 －6＜1S时 ,扫频宽度×62/ 正程扫描时间(S)×10 －3 ＞1S时 ,频标小设置间距： 扫频宽度/160 ,脉冲频标输出幅度≥ 12 V P－P；锯齿波信号幅度≥ 3V P－P。
• 频率外计数 a. 频率范围： 5Hz～20MHz，由五位LED数码管显示计数频率； b. 输入灵敏度：≤ 30mV； c. 频率显示准确度 3×10 －4 ±1个字。
• 调制信号 ⑴ 调幅特性 a．载波信号：波形为正弦波、三角波、方波。被调制载波频率允许范围（10Hz～20MHz），实际使用中被调制载波频率应数倍于调制信号频率。b．调制方式：内或外。c．调制信号：内部1kHz正弦波信号，或外输入正弦波、三角波、方波信号，幅度0～6Vp-p，信号频率0.2Hz～20kHz d．调制深度：1%～100% ⑵ 调频特性a．载波信号：波形为正弦波、三角波、方波。被调制载波频率允许范围（10Hz～20MHz），实际使用中被调制载波频率应数倍于调制信号频率。 b．调制方式：内或外。 c．调制信号：内部1kHz正弦波信号，或外输入正弦波、三角波、方波信号，幅度0～6Vp-p，信号频率0.2Hz～20kHz d．频偏范围：0～10%
• 1kHz正弦波：5V≤V P－P ≤6V； 频率误差±5%； 失真度≤1%。
• 功率输出 ≥ 5W/8Ω（AS1637P） 0.2Hz～100kHz 正弦波信号
• 电源电压 220V±10%；50Hz±5%；功耗约10W。
• 环境条件 温度：0℃～＋40℃； 相对湿度：≤80%（＋40℃）。
• 外型尺寸 （l×b×h）mm：300×280×90。
• 重量：约4kg。
