| 类型 | DDS数字合成函数信号发生器 | 品牌 | 绿扬 |
| 型号 | YB3000 | 外形尺寸 | 95H×245W×340D（mm） |
| 重量 | 2（kg） |

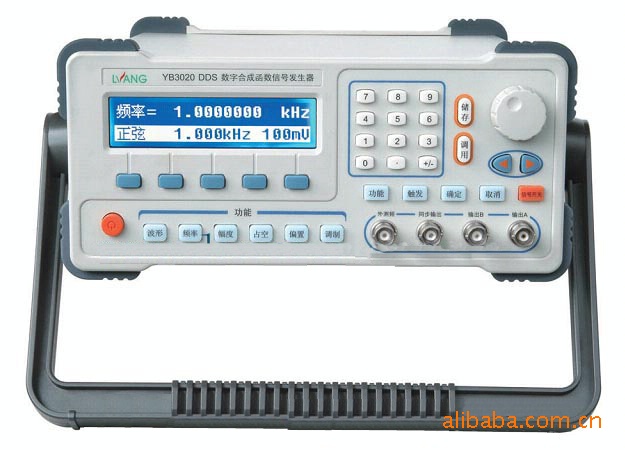

产品名称：DDS数字合成函数信号发生器
产品型号：YB3000
产品品牌：绿扬
产品编号：MC：02510
简介：
●采用了DDS直接数字合成技术和可编程器件设计技术，集
●成度高，可靠性好：
●实行了内置单片机智能化全数字控制，滚动菜单指示：
●采用中文或英文菜单，带背光双行液晶显示，信息量大：
●键盘和手轮联合操作，全数字控制，直观：
●线性和对数扫频、FSK、ASK、PSK、BURST猝发、AM、
FM. PM：
●双通道独立输出（方便做李沙音图形实验），可外测频达
100MHz：
●猝发模式具有相位连续调节功能：
●数据存储与重现，输出软禁止全保护：
●采用标准RS232串行与PC机通信，拥用整套指令集
技术指标：
DDS数字合成函数信号发生器YB3000技术参数
型号 | YB3002 | YB3003 | YB3005 | YB3010 | YB3015 | YB3020 | YB3030 | YB3040 | YB3050 | |
波形种类 | 正弦波、方波、三角波、脉冲波、升斜波、降斜波、随机噪声、SIN(x)/x、升指数、降指数等 | |||||||||
频 | 正弦波 | 1μHz~ | 1μHz~ | 1μHz~ | 1μHz~ | 1μHz~ | 1μHz~ | 1μHz~ | 1μHz~ | 1μHz~ |
方波 | 1μHz~ | 1μHz~ | 1μHz~ | 1μHz~10MHz | ||||||
其它波形 | 1μHz~1MHz | |||||||||
分辨率 | 8位数显或0.1μHz | |||||||||
长期稳定度 | 50ppm | |||||||||
信 | 方波升降时间 | ≤20ns | ||||||||
方波过冲 | ≤5% | |||||||||
方波不对称性(1kHz) | ＜1% | |||||||||
脉冲波占空比 | 0.1~99.9%(＜10KHz) | |||||||||
三角波、斜波线 | 优于0.1% | |||||||||
输 | 幅度设定范围 | 2mVpp~2Vpp(高阻); | 2mVpp~6Vpp(高阻); | |||||||
衰减误差(1kHz) | 优于5% | |||||||||
频率响应(1Vpp, | 优于5% | |||||||||
设置比设定范围 | -100%~100% | |||||||||
输入阻抗 | 50Ω | |||||||||
输 | 波形 | 机内波形 | ||||||||
幅度 | 200mVpp~2Vpp(高阻); 100mVpp~10Vpp(600Ω) | |||||||||
输出阻抗 | 600Ω | |||||||||
频率范围 | 0.1Hz~20KHz | |||||||||
扫 | 类型 | 线性或对数 | ||||||||
方向 | 正或负 | |||||||||
视频/终频 | 1Hz~ | 1Hz~ | 1Hz~ | 1Hz~ | 1Hz~ | 1Hz~ | 1Hz~ | 1Hz~ | 1Hz~ | |
时间设定范围 | 10ms~40s | |||||||||
FSK、 | 脉冲、间隔 | 10μs~100s | ||||||||
触发方式 | 内、外、单次 | |||||||||
载波频率 | 1Hz~仪器上限频率 | |||||||||
载波波形 | 机内波形 | |||||||||
相位 | -360度~360度 | |||||||||
猝发脉冲数量 | 1~65535 | |||||||||
调 | 调制波形 | 任何内部波形 | ||||||||
调制频率 | 100mHz~10kHz | |||||||||
调幅深度 | 0%~100% | |||||||||
源 | 内部/外部 | |||||||||
调 | 载波波形 | 任何内部函数波形 | ||||||||
调制频率 | 100mHz~10kHz | |||||||||
频率偏移设定范围 | 1Hz~ | 1Hz~ | 1Hz~ | 1Hz~ | 1Hz~ | 1Hz~ | 1Hz~ | 1Hz~ | 1Hz~ | |
源 | 内部 | |||||||||
调 | 载波波形 | 正弦波、方波 | ||||||||
调制频率 | 100mHz~10kHz | |||||||||
相位偏移 | 360度 | |||||||||
源 | 内部 | |||||||||
频 | 测频范围 | 1Hz~100MHz | ||||||||
输入信号 | ＞100mV | |||||||||
存储特性 | 存储、调用 | 20个 | ||||||||
物 | 电源电压 | AC 200V±10%；50Hz±5% | ||||||||
外形尺寸 | 95H×245W×340D(mm) | |||||||||
质量 | 约2kg | |||||||||
