电视图像信号发生器-五圆清晰度SECAM制式

电视机生产/研制设备:

清晰度测试卡简要技术说明

本测试卡适用于具有625行/50Hz;525行/60Hz（隔行扫描）制式的视频接收设备。

两种清晰度测试卡（1）清晰度卡

                （2）狮子头卡

清晰度卡（1）；

于检查电视及其他视频设备的清晰程度，显象管的灰度状态，视频放大器及扫描电路、视频设备的放大、线性、频率等特性。

用于评价视频设备的一些特定指标。

行频  15625Hz

      15734Hz

场频50Hz（隔行）

     59．945Hz（隔行）

行同步625行4。7us&plun;0。1us

       525行4。7us&plun;0。1us

场同步期625行；2。5行

场同步期525行；3行

测试卡由中心大圆及四周四个小圆构成

1；中心大圆内部有上下左右共四条十级灰度图，用于检查灰度等级

2；大圆内上下左右分别有清晰度测试线与数字标号，用以标明水平和垂直清晰度

3；大圆内中心的四小圆表示是300TVL的水平和垂直清晰度

中心水平方向清晰度线：200-400线-700线
中心垂直方向清晰度线：200-400线-700线

 中心灰度级：4级

4；大圆内护中心小圆外的矩形垂直线是200线的标度

5；大原外的四个小圆均具有同样的标度，小圆圆心标度150线

圆内四条契型线均有标度，分别是由圆边向中心从200线到400线的标度。

6；大圆、小圆同时检查全屏（中心、边沿、四周）的几何状态

7；左右两边的中间，分别有200线标度的波群

8；大圆四周的四个小圆，用于测试边缘的线性和清晰程度、及四周与边缘的失真程度。

清晰度卡（2）狮子头卡

1；大圆外边高度540行、内边514行，圆内上方狮子头图

2； 大圆内的中圆里垂直契条（标注为3，4，5）的是从3。5MHz到5。5MHz的正弦波（300到500TVL）

3；垂直契条（标注为2，3）的是从1。8MHz到3。5MHz的

   正弦波（150到300TVL）

4；水平契条（标注为3，4，5）的是垂直分辨为300到500行的标注

5；水平契条（标注为2，3）的是垂直分辨为150到300行的标注

6；灰度等级为四级，

7；内部小圆为水平、垂直清晰度均300TVL。

8；大圆内测试隔行扫描的对角线（斜线）

9；50到  575（485）行的测试标、以及525或625LINE的波带

10；大圆外四个小圆均有TVL的标注从150到350

清晰度测试卡外型可按用户需求有1，标准机架型 2，便携式

配置有单卡型，多卡型，信号发生器，单制式，多制式等

可以按用户需求定制要求的信号发生器

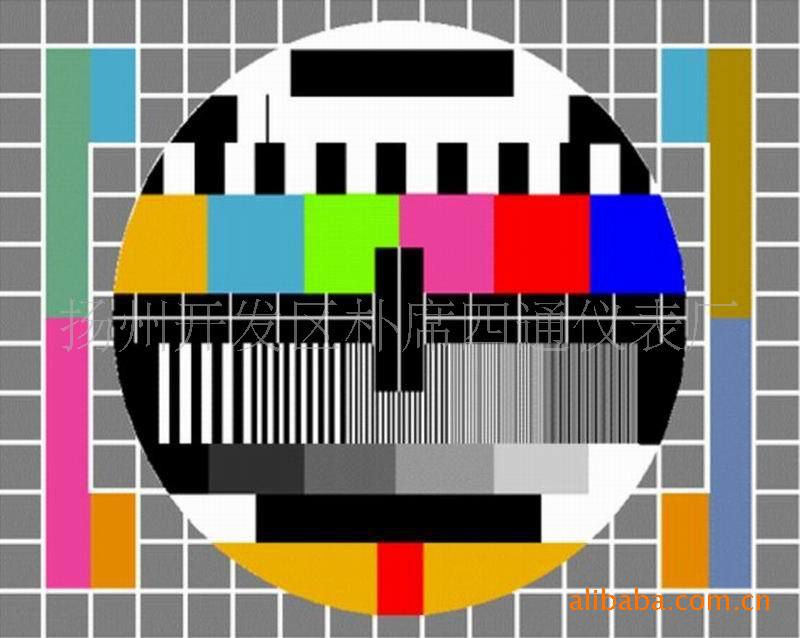

本厂还可定制以下图像测试卡:

INSTRUION 说明书

1. General 概述

This generator adopts advanced computer technology, may produce 15 kinds of P/N mode TV image test patterns.本机采用现今的计算机技术，能产生15种P/N制电视图像测试图形。

The pattern is vivid and stable, the operation is easy for it is controlled by microprocessor for the whole process.由于采用微处理器图形控制，因此具有图形、稳定，操作简便等优点。

This produ adopts whole subjoin varaor tuner, so the audio & video frequency signal generated by this device can meet 57 standard TV channels and 38 CATV channels as regulated in China.本产品采用全增补电调谐高频头，因此本机所产生的音、视频信号能够满足中国所规定的57个标准电视频道和有线电视使用的38个增补频道。

This produ may be widely used in designing, manufauring, maintaining kinds of color / black-and-white TV set, and it is necessary for following up the failure andregulating and calibrating the TV set.本产品可广泛应用于：设计、生产、维修各种彩色/黑白电视机，是追踪故障、调校电视少的仪器之一。

1. Specifications主要技术参数

2.1 TV Standard: PAL-D Mode / NTSC Mode  电视标准：PAL-D制/NTSC制

2.2 Line Frequency: 15625&plun;1%              行频：15625&plun;1%

2.3 Frame Frequency: P Mode: 50Hz; N Mode: 60Hz 帧频：P制：50Hz; N制: 60Hz

2.4 Color Carrier Frequency: P Mode: 4.&plun;100Hz; N Mode: 3.579545&plun;100Hz

彩色载波频率：P制：4.&plun;100Hz/ N制: 3.579545&plun;100Hz

2.5 Output Pattern: total 15 kings of patterns, such as color bar, pane, centralcrossing line, lattice, chessboard, -R, -G, -B, 7 kinds of single color plane

输出图形：彩条、方格、中心十字线、点阵、棋盘、-R、-G、-B7种单色面等15种图形。

2.6 RF Signal Frequency: 48-860MHz, divided into threeeleriunings:

L: DS1-DS5

H: Ds6-DS12

U: Z32-Z38

Z1-Z7

Z8-Z31

DS13-DS56

射频信号频率：48-860MHz,分三档电调谐

L: DS1-DS5              Z1-Z7

H: Ds6-DS12             Z8-Z31

U: Z32-Z38              DS13-DS56

2.7 Video Frequency Tuning: AM Negative Tuning

视频调制：AM负调制

2.8 Audion Signal: 6.5 MHz/4.5MHz FM Tuning, eleronic music Audion / 1000Hz Audio Frequency Signal

伴音信号：6.5 MHz/4.5MHz调制、电子音乐伴音/ 1000Hz音频信号

2.9 Video Frequency Output: IVP-P, negative polarity, 75Ω

视频输出：IVP-P,负性75欧负载

2.10              Supply Power: AC 220V&plun;20V, 50&plun;2Hz

2.11                  电源：交流220V&plun;20V, 50&plun;2Hz

1. Usage 使用方法

Plug the plug of this produ in the required supply power, turn on it, the indicator lights, and the nixie tube displays “1” at the same time.将仪器电源插头合要求的电源后，开启电源开关（ON）指示灯亮，同时数码管显示应为1.

Plug one end of one conneion cable (accessory) in the plug-in of “RF Output” set in the back plate of this apparatus, and plug the other end in the receiver port of TV antenna, turn the “Frequency Micro-adjustment” Button to needed frequency, it may produces test pattern and sound in the TV set.将连接电缆（附件）一端设置在仪器后板的“射频输出”座内，另一端接入电视机天线接收口，调整仪器“频率微调”旋钮至电视所需接收频率，即可在电视机上产生测试图形和声音。

Push the “Image Seleion” Key, it may show kinds of images for seleing, and conne the “Video Frequency Output” Signal with TV Set Video Frequency Input Interface or Pre-display Front end in the TV set, then it produces test pattern signal in the TV set, this method is easy to judge that whether the TV Tuner or mid-amplifier is fault or not.按动“图像选择”键，即可产生不同图形变化。将“视频输出”口信号接入电视机视频输入口或接入机内预视放前端，即可在电视机上产生测试图形信号，用此方法可很方便的判断电视机高频头或中放是否有问题。

Plug the cable in the “Audio Frequency Output” Interface, it may take out the audio signal direly tranit it to TV Input Audio Frequency.用电缆线“音频输出”口，可直接取出音频信号供电视机输入音频信号用。

Audio Frequency Signal Seleion: Push down the Seleion Switch, it seles 1000Hz Audio Frequency Signal, as reset it, it seles Eleronic Music;音频信号选择：将选择开关按下时为1000Hz音频信号，复位时为电子音乐。

P/N mode seleion: Push down the Seleion Switch, it is N mode output pattern, as reset it, it is P mode output pattern. P/N制式选择：将选择开关按下时为N制式输出图形，复位时为P制式输出图形。

1. Accessories仪器附件

4.1 Instruion: One Copy; 说明书  1份

4.2 Cable: 2 pieces (RF Cable: one; Audio & Video Frequency Cable: One )

电缆线2根（射频电缆线根，音、视频输出线1根）

用途

●电视测试图形:是组装、生产、维修电视机及偏转线圈厂测试、校试产品性能不可少的仪器之一。运用棋盘图形可检测电视机同步、灰度和埸频控制及图像尺寸比、扫描线性、视频增益、对比度和长度调整，彩条测试图形对电视机三基差、会聚色纯、彩色重现特性和电视图像对彩条付载波的抑制度。

● 伴音:校对电视伴音电路，检测伴音对图像干挠。

● 射频频率:灵活运用本机高输出的射频频率可检测电视机各频段频道性能。

使用方式

打开电源开关。使用射频功能时,将随机配备的射频输出线(单头线)的一端仪器面板[射频输出]座内,另一端电视接收机的天线插口,按压仪器面板[频道↑]或[频道↓]，其上方显示窗的三位数字即是你的设定输出频率([频道↑]为增加设定值、[频道↓]为减少设定值)，根据测试图形需要选择面板图形标注开关按下，伴音信号也同时随电视图形产生，此功能有两种音频信号方式(一、电子音乐 二、1KHｚ音频信号)和三种音频频率(按压[音频频率]键即可选择5.5M/6M/6.5M音频频率)在仪器面板上供操作。使用视频测试图形功能时,将随机配备的音视频输出线(双头线)的一端仪器面板[视频输出]座内,另一端电视接收机的视频输入插口,使电视机工作于状态，按压仪器面板[图像选择]键，图形将按照面板上自左向右标示的图形而变化。测试音频信号时,将随机配备的音视频输出线(双头线)的一端仪器面板[音频输出]座内,另一端电视接收机的音频输入插口,根据你的需要按压仪器面板[音频频率]选择键。拨动音乐或1KHｚ开关即可选定音频方式。

技术指标

电视制式：PAL

频道输出方式：数显频道、直接呼出

频道频率范围：46-870MHZ100个频道无中断输出(覆盖VHF/UHF及增补频道频率)

视频：阻   75欧

 调制   ＡＭ

　　　   电平   1VP-P

         性   负性

音频频率：5.5Ｍ/6Ｍ/6.5Ｍ

射频输出电平：78db/uv

图像内容: 彩条．棋盘．电子圆十字线．点阵．方格．及－R.－G.－B三种模拟故障图形及8种单色场共计16种图形。

附件

说明书  1份

测试线  2根(1根音视频输出线/双头线, 1根射频输出线/单头线)

包修卡  1张(限本厂售)

售后服务

三包期限：用于工厂生产三包期３个月／非工厂生产三包期１年。

自行拆修不得享受以上服务。

注意事项

●不使用仪器时请注意及时关闭电源，切勿长时间工作在高温环境。非人员勿打开机箱，如人员确需打开机箱请注意内有220V交流电压。

●调整机箱角度时，请将机箱把手两侧同时外拉后再调整至合适角度。

●伴音设置不当会致图像干扰.请按制式需要使用！
