SHSH2000型调频串联谐振耐压试验装置
简介：
感谢您选用我公司生产的调频谐振试验装置系统，本公司依靠技术的优势，采用新嵌入式微电子技术和数字信号处理技术，开发和推出本套试验装置，采用人性化设计理念，具有大、性能优良、简单易用、方便等优点。本装置试用于大容量高电压电容性试品的交流耐压试验，包括6、10、35、110、220、500kv交联聚乙烯电缆交流耐压试验1；66、110、220、500kv GIS及其它开关的交流耐压试验；大型发电机组和电力变压器工频耐压试验；电力变压器感应耐压试验等。
！
为避免受到电击或人身伤害，为避免对仪器或试品、设备造成的损坏，在使用该仪器前，请务仔细阅读本使用说明书，并严格遵照“操作准则”进行操作。
操作准则
1．在做试验前，应先检查仪器是否完好，各连接导线是否完好，电源输出，信号采样线缆稳妥连接，导通无阻。
2．试验前要接线准确无误，尤其是地线回路，要接地。
3．试验时，对试验现场要划区域，并置专人看守，闲杂人等靠近。
4．不允许正在试验时突然切断系统电源，每次试验时要退出正在试验状态，才可以切断电源。
5．主机发生故障后，不要自行拆开机箱维修，否则后果自负。
6．不要在高温、高湿、易燃、易爆和强磁场环境中存放、使用仪器。
7．维护和保养请使用湿布和中性的清洁剂清洁仪器外壳，不要使用研磨剂和溶剂。

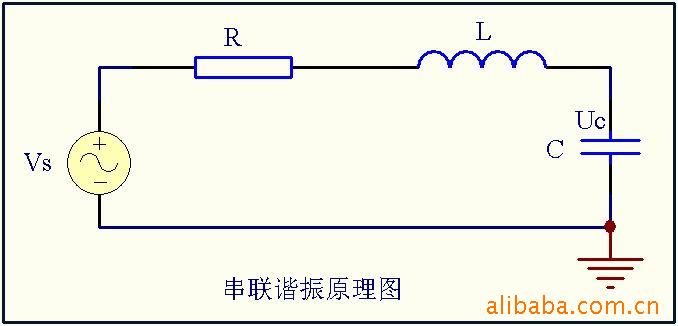

一、串联谐振基本原理：
串联谐振耐压试验是利用电器的电感与被试品电容组成LC串联回路，调节变频电源输出的电压频率，实现串联谐振，在被试品上获得高电压，是当前高电压试验的一种新方法，深受好评，在国内外已经得到广泛的使用。
根据谐振原理，我们知道当电器L的感值Xl与回路中的容值Xc相等时，回路谐振状态，此时回路中回路电阻R消耗有功功率，而无功功率则在电器与试品电容之间来回振荡，从而在试品上产生高压。
二、 系统构成：
全套试验系统由调频电源主机、电器、分压器、激励变压器、连接导线、隔离变压器（可选器件）和补偿电容器（可选器件）组成，接入被试品后组成一个谐振系统进行交流耐压实验。
主机： 就是一台幅值和频率可调的正弦波交流调频电源，给谐振回路提供激励源，同时提供电压显示、电流显示、计时、保护、报警等功能。
电器：就是一个大电感线圈，与被试品（相当于电容）构成串联谐振回路，可配置电器多节电器，使用时通过不同的串联、并联组合、实现不同的电感量以适用不同的试验条件。
分压器：内部通过电容器分压，从试品上高电压分得低电压供主机测量、控制使用。
激励变压器：隔离主机电源与谐振回路电源，并升高主机的输出电压。
补偿电容器： 当试品电容量很小时，如果要实现系统谐振可能要求的电源频率出试验标准的规定，可在试品上并联一个补偿电容，以实现试验要求，称此电容器为补偿电容器。
三、 面板说明：
说明：1 液晶显示屏。
2按键 上、下、左、右、确认、返回。
3变频电源输出电压。
4电源开关。
5打印机。
6变频电源电压输入。
7高压采样信号输入。
8变频电源电压输出。
9地线。
七、技术参数：
工作电源： 交流２２０Ｖ或３８０Ｖ
额定功率： １5ＫＷ
输出电压： ０～３５０Ｖ
电压： ０.５％
电压可调：０．３％
输出频率： １０～３00ＨＺ
频率： ０．１％
频率可调：０．０１ＨＺ
波形畸变： ＜１％
连续功率输出时间：２小时
