供应CS806互感器特性综合测试仪

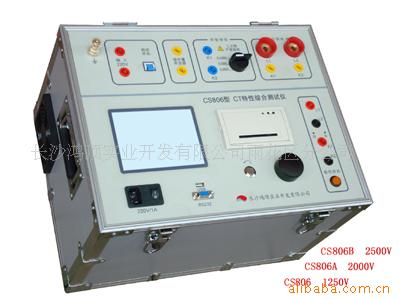

CS806系列互感器特性综合测试仪

CS806、CS806A、CS806B型互感器特性综合测试仪（伏安特性、变比、极性）是我公司与南京航空航天大学联合研发并享有自主知识产权的第五代全自动型测试仪器，该仪器集我们五年之生产经验，博采众长，摒弃华宠，突出实用，功能全面。具有工作可靠性高、操作简便、测量、小巧轻便等特点。可轻松便捷地对互感器做伏安特性、变比、极性测试。

技术特点

★全自动测试

★一键飞梭操作更方便

★全天候显示屏

★分段式可调电压源

★单220V电源输入

★全中文菜单界面

★智能化模糊控制调压

★RS232和USB接口

★数据生成典型

★5%、10%误差曲线计算

功能和特点：

1、自动测试   只需设置电流步长等试验参数，全自动采集互感器伏安特性数据并自动绘制励磁特性曲线；自动测试和计算CT的变比。

2、使用“一键飞梭”（旋转鼠标）技术，操作更方便。

3、内置可调电压（流）源功率充裕    只需单一220V电源输入，内置分段式可调电压源针对不同试验电压的互感器可选择不同的输出电压，电压调节细度更佳，可消除电流跳变，提高测量。内置升压器输出电压可达1250V（CS806A型2000V、CS806B型2500V），内置可调电流源输出电流可达800A，外置升流器输出电流可达2000A。

4、界面友好　　采用进口全天候大屏幕图形LCD，各种环境强、弱光下清晰可见，全中文菜单界面，光标提示操作，实时显示测试数据和曲线，曲线坐标自动缩放，读图更加清晰。

5、数据处理先进　　内置超大容量存储器，可存储6400组测试数据；可通过RS232或USB接口上传至PC机，运用本公司开发的随机软件能自动生成可编辑的典型测试，并可对1 A和5A的CT进行5%、10％误差曲线的计算、分析、比对，便于技术管理和存档。

6、采用智能化模糊控制调压方式   自动识别非测试段，快速回零；明显缩短试验时间，提高工作效率。

7、自带微型高速打印机，可实时打印CT伏安特性测试、励磁特性曲线和CT变比测试。

8、极性判别采用规程推荐的直流法，声、光指示判别结果，可靠、直观。

9、保护功能完善  本机具有完善的过流、过压保护功能，可根据试验参数的设置情况自动调整过流过压保护值，以确保被试设备的安全。

CS806    1250V

CS806A   2000V

CS806B   2500V

主要技术指标：

1、试验电源输入：        220V/30A

2、伏安特性测试：

    　输出 0～250V20A（）

输出 0～750V10A（）

输出 0～1250V5A（）

(A型）输出 0～2000V3A（）

（B型）输出 0～2500V2A（）

电压测量       0.2级 （分辩率0.1 V）

电流测量       0.2级 （分辩率0.01 A）

3、变比测试：  测量范围     1～6500.0/1（32500.0/5）    0.5级

内置升流器输出     800A

外置升流器输出     1000A～2000A   （选配）

           电流测量     800～2000A    0.2级

二次电流测量     9.99A     0.2级

主机输出至升流器      10 KVA

4、工作电源：              220 V±10%   50Hz

5、体       积：              400×300×300mm

6、重       量：              约22Kg
