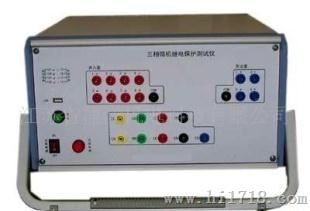

微机继电保护测试仪、三相继电保护测试仪

主要特点

1、 满足现场试验要求。既可对传统的各种继电器及保护装置进行试，也可对现代各种微机保护进行各种试验，是对变压器差动保护和备自投装置，试验更加方便和。

YKJ344C型具有标准的四相电压，三相电流同时输出，电压125V、相，电流40A/相。三相电流并联可达120A。

2、 各种技术指标电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3、 单机运行，内置工控机，主频300--600MHz，内存512M，硬盘4--12G，运行Windows XP操作系统。

4、 国内同行业先采用拉丝不锈钢面板，不锈钢键盘，同时采用触摸式鼠标，克服了轨迹球鼠标操作不灵活、容易损坏的缺点，并选用8.4寸,分辨率为800×600的TFT真彩显示屏,使得单机整体操作方便自如,经久耐用。

5、  主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大了波形的质量,了测试仪的。

6、 功放采用高线性功放,既了小电流的,又了大电流的稳定。

7、采用U接口直接和PC机通讯，无须任何转接线，方便使用。

8、 可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。

9、  具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。

10、 配有直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。

11、 具有软件自校准功能，避免了要打开机箱通过调整电位器来校准，从而大大了的稳定性。

 技术参数

YKJ344C技术参数

1、交流电流源:

相电流输出（值）： 0--40A/相  ：0.2%

三相并联输出(值)：0--120A/三相同相位并联输出

相电流长时间允许工作值(值)：10A

每相输出功率 ：420VA

三相并联电流输出功率 ：900VA

三并电流输出允许工作时间 ：10s

频率范围：0--1000Hz   ：0.001Hz

谐波次数：2--20次      相位：0--360°   ：0.1°

2、直流电流源:

电流输出： 0--&plun;20A/相   0.2%

3、交流电压源:

相电压输出（值）：0--125V/相  ：0.2%

线电压输出（值）：0--250V

相电压/线电压输出功率 ：75VA/100VA

频率范围：0--1000Hz ：0.001Hz

谐波次数：2--20次    相位：0--360°   ：0.1°

4、直流电压源:

相电压输出幅值：0--&plun;150V  ：0.2%

线电压输出幅值：0--&plun;300V

相电压/线电压输出功率：90VA/180VA

5、开关量端子:

开关量输入端子： 8对

空接点：1--20mA，110V装置内部有源输出

电位翻转：0--6VDC为低电平

          15--250VDC为高电平

开关量输出端子：4对，空接点  遮断容量：110V/2A，220V/1A。

6、时间测量范围:

范围：1ms--9999s   测量：1ms

7、体积重量:

体积：365(mm )×400(mm )×195 (mm )  约18Kg

8、电源:

AC220V&plun;10%   50Hz   10A

装置硬件组成

1、        内置工业控制计算机

本装置采用工控机作为控制计算机，配置512M内存，4--12GCF卡，预装Windows XP操作系统，面板带有8.4″800×600分辨率TFT真彩LCD显示器,不锈钢优化键盘和触摸鼠标，不用外接键盘和鼠标就可直接使用，装置面板配有两个U接口，可方便地进行数据存取、数据通信和软件升级等。

2、        DSP数字信号处理系统

采用6000系列DSP控制器作为，FPGA可编程逻辑器件输出波形，由于采用的是DDS硬件输出波形的技术，使波形频率和相位相当高，同时，该系统与工控机通讯直接采用U2.0接口，使得数据通讯稳定。

3、        D/A和A/D转换

采用高D/A转换器，同时采用有源低通滤波器，使输出波形平滑，幅频特性优良。同时控制系统还保留了12路12位A/D转换电路，可实时采集12路模拟量的输出波形并通过软件在屏幕上显示实际输出的波形，幅值和相位。

4、        高线性电压，电流功率放大器

电流、电压采用线性放大器直接耦合输出方式，使电流，电压源可直接输出交流和直流波形，并可通过软件计算输出各种如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流，电压特征。功放电路采用大功率高模块式功率器件做功率输出级，结合精心合理设计的散热结构，具有大的功率冗余和热容量，功放电路具有的过热、过流、过压及短路保护，电流回路允许开路，不会损坏装置。面板有电流开路指示灯，以方便用户检查接线正确与否。同时面板还有电压过载或短路指示灯，当电压回路（在有输出情况下）发生短路时，该指示灯亮。大电流采用的硬件，电路，克服了传统的软件的缺点，使大电流使用更和更。

5、        开关量输入、开关量输出

装置共有开关量输入端子8对，开关量输出端子4对。

开入量由光电隔离器组成,其工作电源为的110V工作电源，所以在COM端与开入量之间有110V的直流电压。

开出量由光电隔离器和24V直流继电器组成，其工作电源为的24V工作电源，所以在COM端与开出量之间有24V的直流电压。

6、的直流电源输出

装置配有两路110V直流电源电压输出，头尾相接组成+110V、0V、-110V三个端子输出，只能作保护装置的工作电源，不能作为直流操作电源使用。这样+110V、-110V两端子可输出220V直流电压。

YKJ344C型：【辅助直流电压输出端子】设计在测试仪的后面板上。

YKJ344前后面板介绍

1、电压短路告警指示灯，电流开路告警指示灯。

2、U接口，为外接笔记本电脑用。

3、DSP控制板复位按钮，当软件显示发送数据失败或无设备连接时，按此按钮，使DSP板复位，同时屏幕右下方可出现U设备的标记。

4、主机电源开关。为工控机的工作电源。

5、功放电源开关。当需要输出电流、电压时，可开启此电源开关。

6、辅助直流电压输出端子。

7、装置接地端。

8、装置电源输入插座，AC220&plun;10%，保险10A。

9、散热栅格。

10、风扇出风孔。

11、电流、电压输出端子。

12、开关量输入、输出端子。
