| 类型 | 综合参数测试仪 | 品牌 | 博朗恒业 |
| 型号 | BL702 | 测量范围 | - |
| 度 | - | 仪表尺寸 | 400×300×180mm（mm） |
| 适用范围 | 该系统可测试各种继电器（如电压、电流、时间、重合闸、中间、差动、信号、功率方向、阻抗、同期、频率、反时限等）和微机保护，并可模拟各种复杂的瞬时性、性、转换性 | 仪表重量 | 22（kg） |
| 工作电源 | 220（V） |

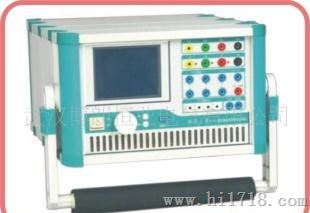

BL702继电保护测试系统
一.主要特点
u 标准的4相电压3相电流输出 具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
u 单机操作方便 单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、性、转换性故障进行整组试验。开机即可使用，操作方便快捷。
u 双操作方式，联接电脑运行 通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
u 软件功能强大 可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印等。
u 开关量接点丰富 BL702为7路接点输入和2对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。
u 大屏幕LCD显示屏 本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
u 自我保护 采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
u 具有独立专用直流电源输出 装置设有一路110V及220V专用可调直流电源输出。
u 性价比高 属于跨联合设计产品，综合了多的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。
二.额定参数
¿ 交流电流输出
输出 BL702：0.5级
相电流输出（有效值） 0～40A
三并电流输出（有效值） 0～120A
相电流长时间允许工作值（有效值）10A
相电流输出功率 420VA
三并电流输出时输出功率 900VA
三并电流输出时允许工作时间 10s
频率范围（基波） 20～1000Hz
谐波次数 1～20次
¿ 直流电流输出
输出 0.5级
电流输出 0～±10A /每相，0～±30A /三并
输出负载电压 20V
¿ 交流电压输出
输出 BL702：0.5级
相电压输出（有效值） 0～120V
线电压输出（有效值） 0～240V
相电压/线电压输出功率 80VA / 100VA
频率范围（基波）20～1000Hz
谐波次数 1～20次
¿ 直流电压输出
输出 0.5级
相电压输出幅值 0～±160V
线电压输出幅值 0～±320V
相电压/线电压输出功率 70VA / 140VA
¿ 开关量及时间测量
| BL702 | 备注 |
开关量输入 | 7路 | 空接点： 1～20mA，24V 电位接点接入：“0”：0～+6V；“1”：+11 V～+250V |
开关量输出 | 2对 | DC：220V／0.2A；AC：220V／0.5A |
时间测量 | 测量范围0.1ms～9999s 测量0.1mS | |
¿ 体积重量
| BL702 |
外形尺寸 | 400×300×180mm³ |
单机重量 | 22kg |
供电电源 | AC 220V±10%，50／60Hz |
环境温度 | -10℃～+50℃ |
如需说明书，请到我公司以下网站上。
