| 类型 | 电参数测试仪 | 品牌 | 易至 |
| 型号 | YZ-0306 | 测量范围 | 电压0-1000V,电流0-24A |
| 度 | 0.05/0.1 | 仪表尺寸 | 440×450×160（mm） |
| 适用范围 | 检定数字式和指针式万用表 | 仪表重量 | 12（kg） |
| 工作电源 | 220（V） |

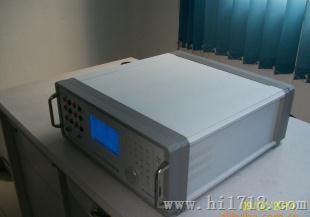

产品概述
本装置是按照检定规程JJG124-2005《电流表、电压表、功率表和电阻表检定规程》的要求而设计的0.05(0.1)级单相交流和直流标准装置。
源的信号部分采用DSP和16位数模转换器组成可控制的正弦波、畸变波信号源。
显示器采用标准图形240×128点阵液晶单色屏，图表字显示清晰。电路设计完善、运行、操作方便。
主要功能及特点
1.装置由可输出单相交流电压标准源、电流标准源和直流电压标准源、电流标准源所组成。
2.有校准功能，即能根据外接标准的示值，修正标准源的输出值。
3.量程的设置适合检定1999（9），3999（9）位显示的数字万用表。
4.可手动和半自动检验0.2级及以下等级的数字万用表、指针式万用表、安装式数字仪表，包括有直流模
拟量输出的数字仪表。
5.可生成含有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
6.设有RS-232接口和大容量的非易失性存贮器，可存贮500块被检表的检测数据。通过机软件，由
PC控制本装置可进行自动和手动检验，并对结果进行处理和管理。
主要技术指标
交流输出
·电压量程 200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V；
·电流量程 200μA、400μA、2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A；
·调节范围 0～120%(1000V电压除外)；
·调节细度 5×10－5；
·电压、电流输出容量 20VA；
·电压、电流调定准确度
A:电压20～1000V，电流0.2～20A量程 &plun;(0.03%RD+0.02%FS)；
B:电压200～4000mV，电流200μA～40mA量程 &plun;(0.3%RD+0.2%FS)；
·电压、电流输出稳定度 A:≤0.01% /60s；B:≤0.05% /60s；
·电压、电流波形失真度 ≤0.3%；
·正弦波输出频率调节范围 (45～65)N Hz (N=1，2，3，……31)；
·正弦波输出频率调节细度 0.001N Hz (N=1，2，3，……31)；
·弦波输出频率调定准确度 5×10－5；
·谐波输出 2～31次，幅度 0～20%(基波额定值)；
相位细度 0.01°N (N为谐波次数, N= 2, 3, 4,……31)；
输出可以同时含有多个谐波，也可以设基波幅度为0，输出高于工频的正弦波。
直流输出
. 电压量程 200mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V；
·电流量程 20μA、40μA、200μA、400μA、2mA、4mA、20mA、40mA、0.2A、1A、2.5A、
5A、10A、20A；
·电压、电流调节范围 0～110% (1000V电压除外)；
·电压、电流调节细度 5×10－5；
·电压、电流输出容量 20W；
·电压、电流调定准确度 &plun;(0.03%RD+0.02%FS)；
·电压、电流输出稳定度 ≤0.01%/60s；
·电压、电流输出纹波 ≤1%。
点频方波
·点频方波输出 1kHz、5kHz、10kHz、50kHz、100kHz、200kHz、1000kHz；
·方波幅度 4.5V。
·调定准确度 5×10－5；
电子电阻箱输出
·量程 0～200Ω、200Ω～400Ω、0～2kΩ、2kΩ～4kΩ、0～20kΩ、20kΩ～40kΩ、
0～200kΩ、200kΩ～400kΩ、0～2MΩ、2MΩ～4MΩ；
·调节细度 0.025%；
·调定准确度 &plun;(0.12%RD + 0.08%FS)（0～2MΩ、2MΩ～4MΩ档除外）；
0～2MΩ、2MΩ～4MΩ档时 &plun;(0.3%RD + 0.2%FS）。
工作电源 单相 220V&plun;10%，50Hz&plun;5%。
使用环境 温度 20℃&plun;10℃，相对湿度 ≤85%RH。
体积重量 440×450×160mm3，约12kg。
