JGC-H2B-G 冷轧带钢 固定型激光测厚仪

适用范围：JGC-H2激光测厚仪主要用于冷轧钢带、铝带、铜带等生产线及其他非透明材料的非热轧生产线

测量方式：产品分为扫描和固定检测等两种形式：

                     JGC-H2B-G固定型激光测厚仪适用于冷轧带钢生产线；

 系统特点：

     l仪器测量与被测物体的实际厚度无关；

     l仪器测量与被测物体的材质和温度无关；

     l危害；

主要技术指标

     Ø 测量范围：20mm；

     Ø 激光器波长/功率：650nm/3mw；

     Ø 表面温度：<1000℃；

     Ø 运行速度：<10m/s；

     Ø 数输距离：〉500m；

     Ø 测量形式：激光、CCD测量方法；

     Ø 响应时间：4ms；

     Ø 计算机接口界面:Ethernet (TCP/IP)、RS-422、模拟量、开关量任选；

外围需求

                1  电源：

        Ø ～380V&plun;10%／50Hz   2KVA；

        Ø ～220V&plun;10%／50Hz   2KVA；

            2  压缩空气（或者氮气）：

        Ø 过滤：0.01μm

        Ø  油分残余含量：0.01ppm

        Ø   温度：-23℃

        Ø ≥0.45Mpa，5000l/h

主要功能描述

    Ø设备具有实时、在线、非接触测量。设备的运行和维护不影响生产线的正常运行；

    Ø测量结果由终端室、轧机操作台的VGA显示器实时同步显示；

    Ø打印机可以自动打印测量结果。测量结果可以自动存盘；

    Ø操作人员可以在终端室通过键盘输入系统参数和生产工艺参数等。也可以通过计算机网络对测量系统进行参数设定；

    Ø采用多点测量或扫描测量时可以显示纵向同条差、横向三点差；

    Ø具有与厚控AGC计算机系统通讯的功能；

设备标准配置

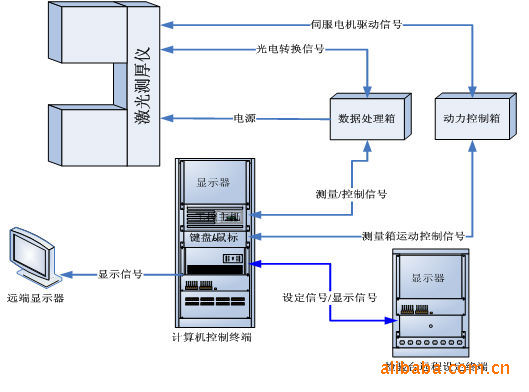

        JGC-H2激光测厚仪的设备组成主要包括：测量车、动力控制箱、终端控制机柜、运行导轨、打印机、远端显示器、标校平台及量具等。

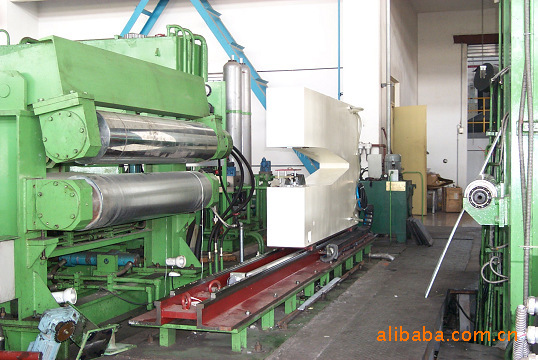

  现场应用实例
