| 类型 | 数字式测厚仪 | 品牌 | 上海开特 |
| 型号 | ZNS-IB | 测量范围 | 0.2～40（mm） |
| 显示方式 | 数字 | 电源电压 | C220±10%（V） |
| 外形尺寸 | 300×400×170（mm） |

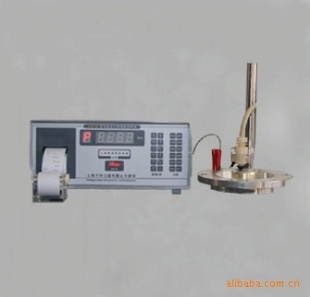

微电脑多功能电解测厚仪系统结构示意图
面板结构示意图
主要零部件结构示意图
二 概 述
微电脑多功能电解测厚仪是一代的金属镀层电解测厚仪，该仪器是根据电化学中的库仑定理（Q＝nF）与现代微电脑技术结合的产物，具有结构先进，性能稳定可靠，功能齐全的特点。对多数非合金型金属镀层厚度的测定适用，是国际标准中首推的一种镀层测厚方法—库仑法类仪器。使用本仪器还可以帮助用户找到适合不同要求的电镀工艺，是有关成品厂及电镀厂必备的仪器。
三 技术参数
（一） 测量品种范围：（注一）
镍（0）；铬（1）；铜（2）；锌（3）；镉（4）；锡（5）；铟（6）；银（7）； 金（9）；锌合金镀铜（10）。
（二） 测量厚度范围：
0.2～40µm （注二）
（三） 准确度：
±10% +1个字
（四） 复现：
不大于5% +1个字
（五） 多层镍电位差测量范围(针对含电位差测量功能的仪器)：
-100mv～+400mv
（六）电位差测量(针对含电位差测量功能的仪器)：
满度值的±5%；读数误差±5mv
（七）橡皮垫圈测量孔径：（注三）
Ø1.7mm；Ø2.5mm二种
（八）供电电源：
A.C220±10%v；0.7A； 50HZ±0.5HZ；需有良好可靠接地。
（九）使用环境：
温度：10～40℃；相对湿度：不大于85%；要求周围无强腐蚀性气体、
无高粉尘和强磁场干扰。
（十）主机重量及外形尺寸：
主机重量：3kg；外形尺寸：300×400×170mm （长×宽×高）
注一：品种后括号内的数字是品种按键代码。除所列品种外，如有特殊品种，请致电本公司售后服务部。
注二：0.2～40µm为准确度考核范围，实际可测范围为0.03～99.99µm。
注三：本仪器备有各种细微零件的测量手段，如有需要请致电本公司售后服务部。
四 测量操作
（一）电解液配制：
电解液配制表
序号 | 镀层 | 基底 | 试剂名称 | 化学分子式 | 含量 |
1＃ | 铬 | 铁、铜、镍 | 硫酸钠 | Na2SO4 | 100克 |
2＃ | 镍 | 铁、铜 | 硝酸铵 硫氰酸钠 | NH4NO3 NaCNS | 80克 40克 |
3＃ | 镍 | 铜 | 盐酸 | HCL（比重1.18） | 100毫升 |
4＃ |
铜 |
铁、镍 | 酒石酸钾钠 硝酸铵 氨水 | NaKC4H4O6 NH4NO3 NH3·H2O | 80克 100克 10毫升 |
5＃ | 锌 | 铁、铜、镍 | 氯化钠 | NaCL | 100克 |
6＃ | 锡 | 铁、铜、镍 | 盐酸 | HCL（比重1.18） | 175毫升 |
7＃ | 镉 | 铁、铜、镍 | 碘化钾 | KI | 100克 |
8＃ | 银 | 铁、铜、镍 | 硫氰酸钾 | KCNS | 180克 |
9＃ |
多层镍 |
铁、铜、镍 | 氯化镍 氯化钠 硼酸 | NiCL2·6H2O NaCL H3BO3 | 300克 50克 25克 |
10＃ | 铜 | 锌合金 | 氟硅酸 | H2SiF6(30%) | 200毫升 |
附注：表内试剂为配制1升溶液的用量。试剂用分析纯。各栏试剂合
并后用蒸馏水溶解至一升。
（二）仪器联接
- 接上交流220V电源线。把电源插头插入质量优良的电源插座上。
2.连接恒流电缆线插头，注意对准插头上的缺口，要插到底。
3.按照示意图（见页）组装有机测量支架和空气搅拌器。
（三）待测工件处理：
1. 选择比较平整的面作为测量面，用绘图橡皮清洁测量面，去除油迹。测量镀锌层时尤其要用粗橡皮（擦钢笔的橡皮），沾了测锌电解液来擦除钝化层。
2. 下降橡皮垫圈压住测量面，压力的大小以电解液不渗漏，橡皮垫圈不变形为准。
3. 注入电解液，并随即用吸管吹去电解池底部的气泡，有气泡会阻断电流通过，导致仪器发出间歇报警声。
4. 放入气体搅拌头。（注：测铬时不需放入）
5. 恒流电缆线的红色夹子夹住电镀待测件，黑色夹子夹住支架横臂后部的钛丝电极，黑色夹子尽可能夹在远离电解池的电极上，以免电解液对其造成腐蚀。
（四）打印年份，日期的设置：
1.打开仪器电源开关或按“复位”键后，仪器的显示屏将显示“1 －－ －
－”,表示仪器在等待输入年份，这时可以依次输入四位年份，例如“2004”
等等。这种输入允许反复进行，直到正确为止。
2.年份输入完毕,按“B”键，仪器的显示屏将显示“ 2 － － － －”，
表示等待输入日期，这时可以依次输入两位月份和两位日数，例如 1月2日
输入“0102”或9月28日输入“0928”或12月30日输入“1230”等等。日
期的输入也允许反复进行，直到正确为止。
3.日期输入之后按“B“键，提示符显示”P“，仪器处于测量待命状态，这时
可以进行以后的各项操作。
4. 打开仪器电源开关或按“复位”键后,如果依次输入年月日后再按“B”
键，仪器将保留日期数据，在打印测量时把设置的日期打印出来。
5. 仪器在显示“ 1 － － － －”时不输入数据，直接按“清除”键，
仪器就进入“P”待命状态，在打印测量时不打印年月日数据。
（五）打印控制：
1.重复按下“打印”键，可以实现打印功能的“开”（打印窗上的红灯亮），“关”（红灯暗）的控制。
2.在打印窗红灯亮的状态下，把打印纸端口剪平并形成向上卷曲的形状，左右摇动插入进纸口，使打印纸接触到打印机的走纸橡皮轮，用手按住“走纸”键让打印纸徐徐自动进入打印机。
3.需要打印测量结果，必须在测量结束之前打开打印（打印灯亮）。打印窗上的红灯暗，测量结束后不打印测量结果。
4.在“P”状态下按动面板上的“次数”键，可以设置每次打印“测量文件”的份数。打印份数显示在数字屏上，可选次数N＝1～9次，设定后再按“清除” 键，使仪器回复到待命状态。（注一）
5.安装打印纸时注意送纸受阻时立刻停止走纸，然后轻拉慢倒拉出打印纸，尽量避免把纸头拉断留在打印机内。打印纸只可以按出纸方向拉动，切忌按进纸方向拉动，以免发生断纸故障。而且应该尽量避免过长、过快、过猛地垃动打印纸，以免发生打印色带脱位。
（六） 测量操作：
1. 按“测量”键，提示符显示“L”。
2. 选速度：
a) 测“银”、“金”镀层选“慢速”。
b) 测其他品种镀层选“快速”。
c) 特殊情况可经试验选择合适的两种速度规范中的一种进行测量。
3. 选品种：
a) 根据所测品种按相应的品种键如“0镍”，“1铬”，“7银”等等。
b) “0镍”键为一般镍测量键，测多层镍的总厚度时也用该键。
c) “10铜”键为锌合金基底铜镀层测量键。
d) “8E”键、“11B”键供扩展新的品种使用。
4. 速度、品种选好之后请观察提示符显示内容：
a) 显示为“U”时说明仪器内缺少正确的测量系数，可输系数。（例如数字“0150”等）提示符显示变为“－”。
b) Φ2.5皮圈的系数＝0150，Φ1.7皮圈系数＝0069。
C) 提示符显示为“－”时。按“执行”键，仪器进入测量状态。
d) 测量接近终点时终点显示指示灯向右逐只点亮，自动结束测量，然
后显示（打印）测量结果。
（七）多层体系（例如铜镍铬镀件）测量方法：
层测量结束后，不要移动原测量点，用吸管吸去用过的电解液，注入蒸馏水清洗,清洗二到三次（如果测量的前后两次都要用到搅拌头时，搅拌头也要清洗）,再注入新的电解液，进行下一层的测量操作。
（八） 不改变测量品种时的测量方法：
反复测量同样品种镀层时，可以省去清洗过程，只要吸干已测点的电解液，改变测量点，注入新电解液，吸气泡，再按“执行”键，便可进入重新测量。
注一：开机不操作“次数”键，内定打印。中途改变打印次数，应在“P”状态下进行。
五 操作技巧
（一）开机输入测量系数后不关机、不按“复位”键，系数将一直保留。要改变测量点面积（如大孔橡皮垫圈更换小孔橡皮垫圈），可按“复位”键，清除机内测量系数，重新输入新的系数。
（二）测量同一品种（不改变品种且不更改橡皮垫圈大小），测量结束，不必操作其他按键，只要继续按“执行”键。就可以进行下测量。
（三）改变测量品种时，请按“清除”键，再按“测量”键、速度键、品种键，提示符显示“—”后再按“执行”键，仪器再次进入测量。
（四）测量过程中按“暂停”键可以暂停测量，再按“执行”键仪器继续进行原先的测量。
（五）测量结束后要仔细观察测量点是否完整，如与规定面积有明显偏离，则应判本次测量无效，重新测量。
（六）测量“铬－镍－铜”镀层时请注意在铬层测量完毕之后，仪器会自动对下面的镍镀层进行活化处理，这项处理需要大约１０秒钟的时间，在此期间请暂时保留电解池内的电解液。
