概述&sp;

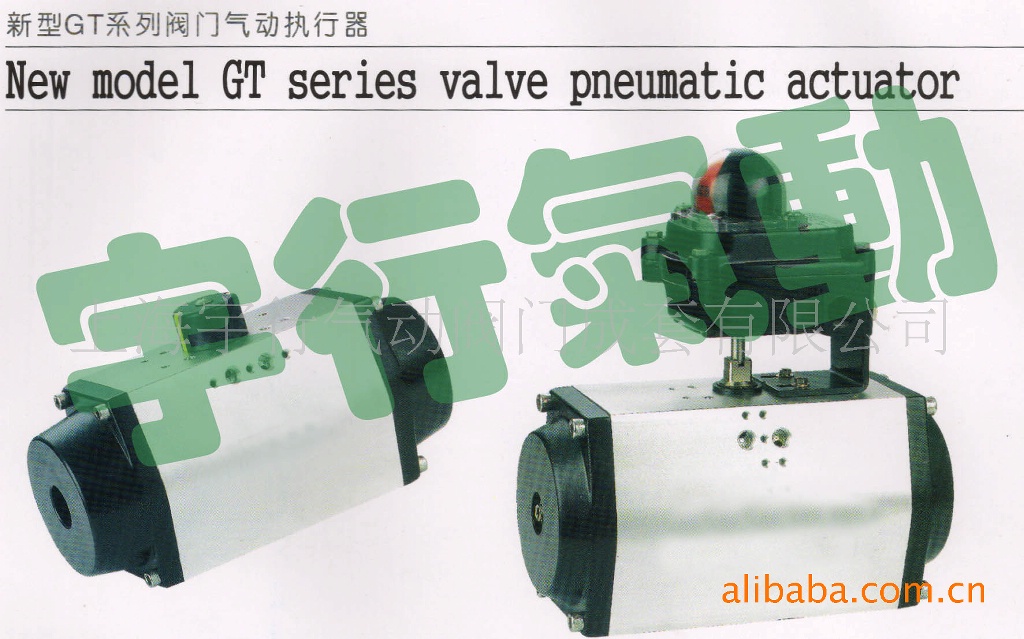

GT型系列气动执行器是将压缩空气为动力,通过活塞齿条、齿轮的机械传动，以角行程输出扭距的气动执行器，产品外型小、重量轻、使用寿命长性能高。是目前一种新型的气动执行器产品。分为双作用和单作用（弹簧复位）。适用于角行程控制阀（球阀、蝶阀类）的开关和调节。也可用于其它需要回转的场合。
特点及参数&sp;
基本设计：
气动双活塞执行器、型号&sp;GTD=双作用式、型号&sp;GTE=单作用式(有弹簧返回)。
制造特点：
宽面齿条(活塞)小齿轮传动技术、活塞及齿轮和壳体接触面有低磨擦材料制成的滑动轴承衬套、导向。单作用式有保险弹簧座。
采用标准：
执行器与阀门连接：四个或八个螺栓孔合标准&sp;DIN/ISO&sp;5211，轴装配孔合标准DIN&sp;3337。可供选择的装配轴孔有多种形状尺寸选择&sp;。
执行器与控制阀连接：GTD/GTE100+350&sp;合标准&sp;NAMUR或VDI/VDE&sp;3845，GTD/GTE040+90&sp;通过转接板连接。
执行器与信号盒连接：合&sp;VDI/VDE&sp;3845。
件材料：
壳体：铝合金表面阳化处理。
端盖：铝合金表面喷塑处理。
活塞/齿条：铝合金。
密封O型圈：丁睛橡胶=R70。
轴承垫圈/导环：塑料。
环境温度：
-20&sp;～&sp;90O&sp;℃
回转角度：
双作用式=90度，单作用式=90度，标准执行器旋转轴角度从两端可调节&sp;-5&sp;～&sp;+5&sp;度。
输出扭矩：
3&sp;～&sp;10000Nm
空气压力：
2&sp;～&sp;8bar，&sp;10bar。
工作原理
&sp;
&sp;
&sp;
&sp;
双作用式
&sp;
压缩空气从气口(B)进入气缸两活塞(C)之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口(A)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。可以从两端调整微量角度，松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度,锁紧螺母(E)。反之压缩空气则从气口(A)进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口(B)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。
&sp;
&sp;
&sp;压缩空气从气口(B)进入气缸两活塞(C)之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口(A)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。在压缩空经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口(B)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。可以从两端调整微量角度，松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度,锁紧螺母(E)。
解剖图及件&sp;&sp;
&sp;
&sp; &sp; 附件： 电磁阀、电气、限位开关（械式、接近式）、气源处理三联件（有减压器、过滤器、油雾器）、手操机构。 &sp;
